动态范围

动态范围模块使用

动态范围模块能够测量数码等产品在一定曝光时间，环境光很暗或者很亮的情况下记录场景的能力。目前， iQstest仅支持单张图像的动态范围检测。

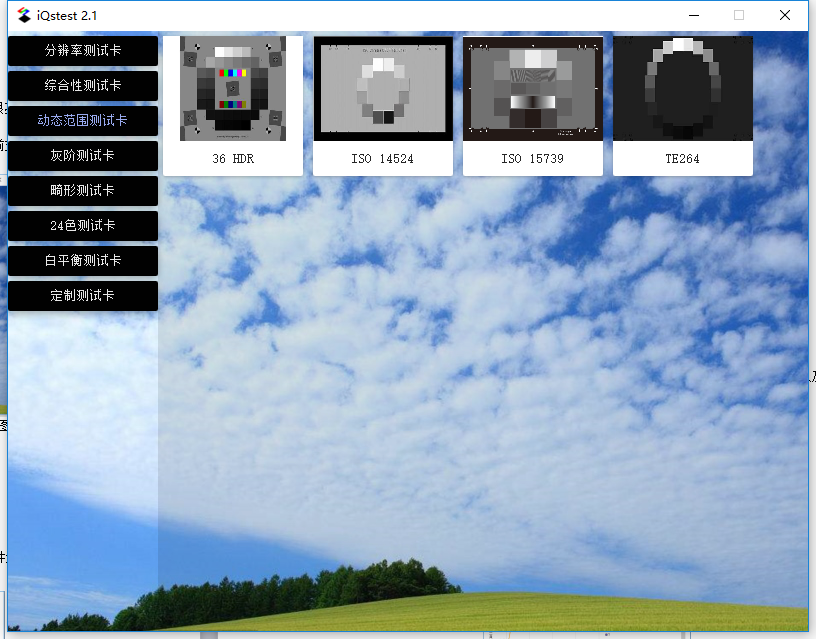

在软件的主界面，点击“动态范围测试卡”导航按钮，右边将显示目前支持的动态范围卡：


图3.3.1 动态范围测试卡

这里以36阶动态范围卡为例子，点击上图中的36阶动态测试卡缩略图，进入配置页：

图3.3.2 动态范围配置

配置详解：

      36阶动态范围配置分成两个板块：

      1、 模块测试选择:  36阶动态范围既支持全自动分析（选中“自动”），也支持手动分析（不选“自动”）；

      2、 设置部分:  灰阶环密度导入方式有三种：

自动

点击“确定”，打开文件选择框：


图3.3.3 测试图像选取

选择测试图像，点击“打开”, 将自动对图像进行分析，并定位标记以及补丁：

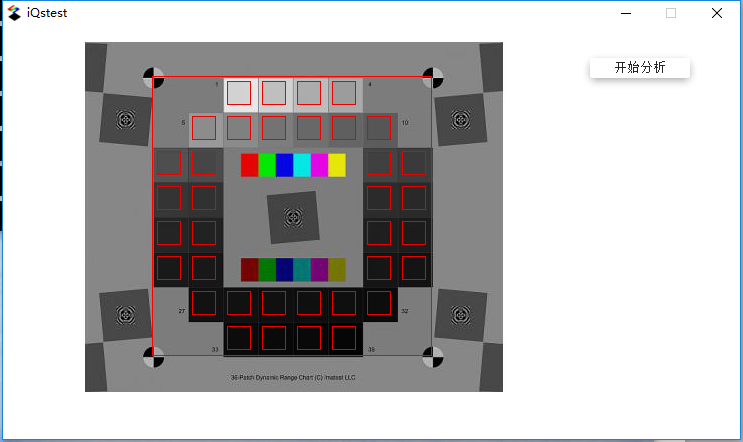

图3.3.4 自动分析

从上图可以看到，自动分析完成，并成功进行了定位，点击“开始分析”，即可以对该测试卡进行动态范围分析，结果分析请见下章。

手动

选择测试图像后， 将弹出ROI选择界面，通过鼠标拖动，可以选择ROI：


图3.3.5 手动ROI选择

ROI选好后，放开鼠标，将自动进入ROI微调：

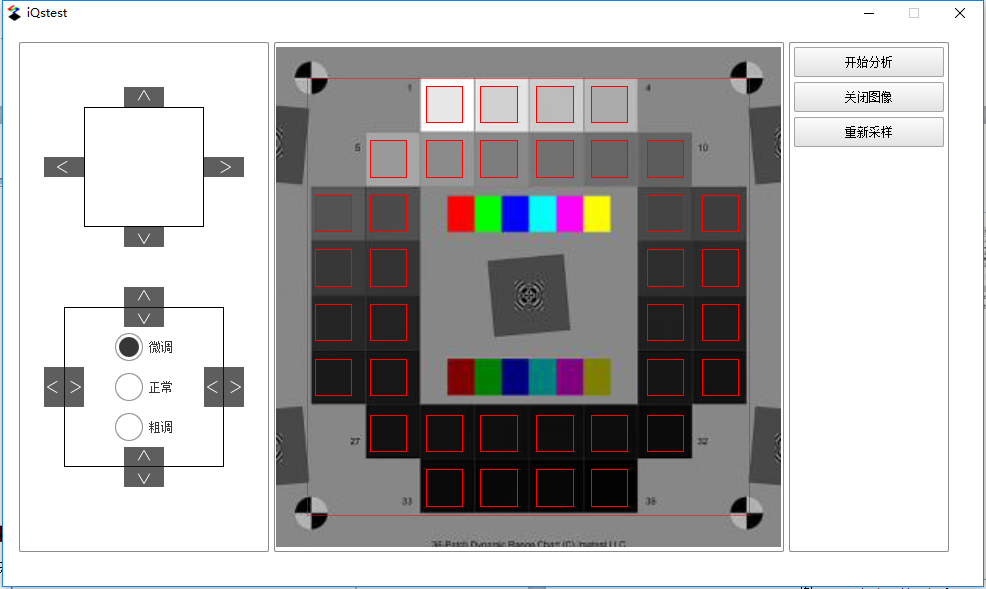

图 3.3.6 ROI微调窗口

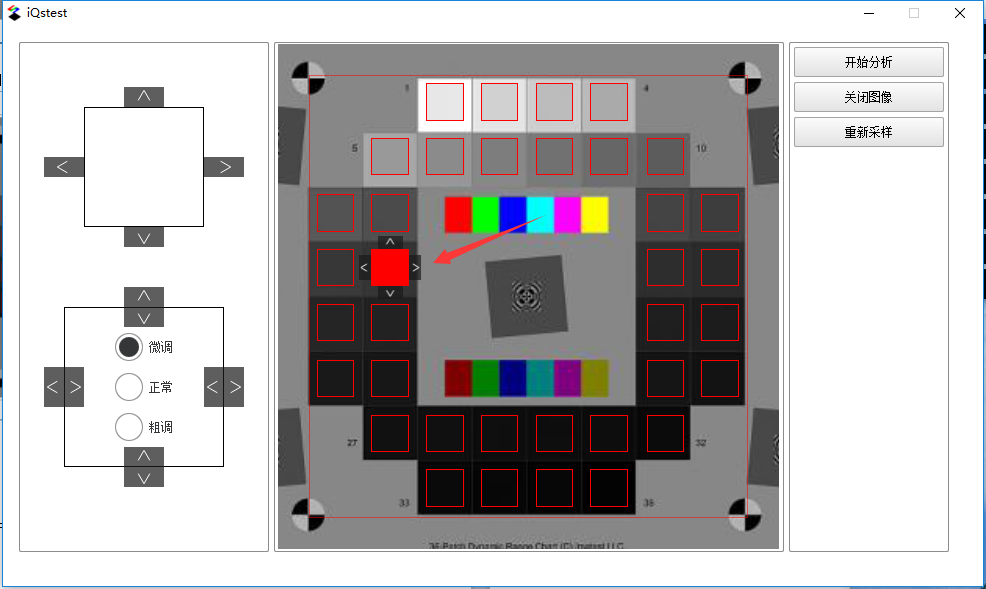

图3.3.7 小分块微调

如图3.3.7，鼠标左键点击要调整位置的小分块，将弹出上图所示的调整按钮，通过点击调整按钮可以调整单个小分块位置，鼠标右键点击，将隐藏调整按钮。

结果展示

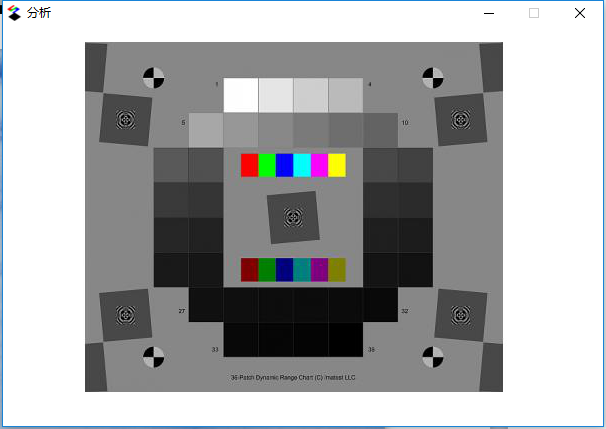

点击“开始分析”，分析完成后将弹出两个页面，如下图：

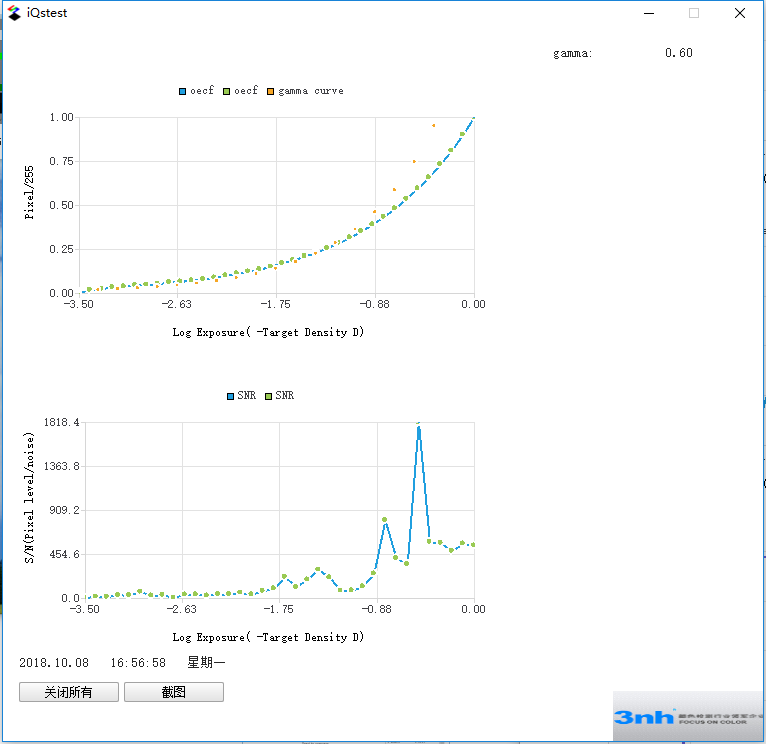

图3.3.8  OECF曲线和S/N曲线（横坐标为曝光值）

图3.3.8为第一个页面，显示OECF曲线和S/N曲线，并画出了gamma拟合曲线以及当前的gamma值。

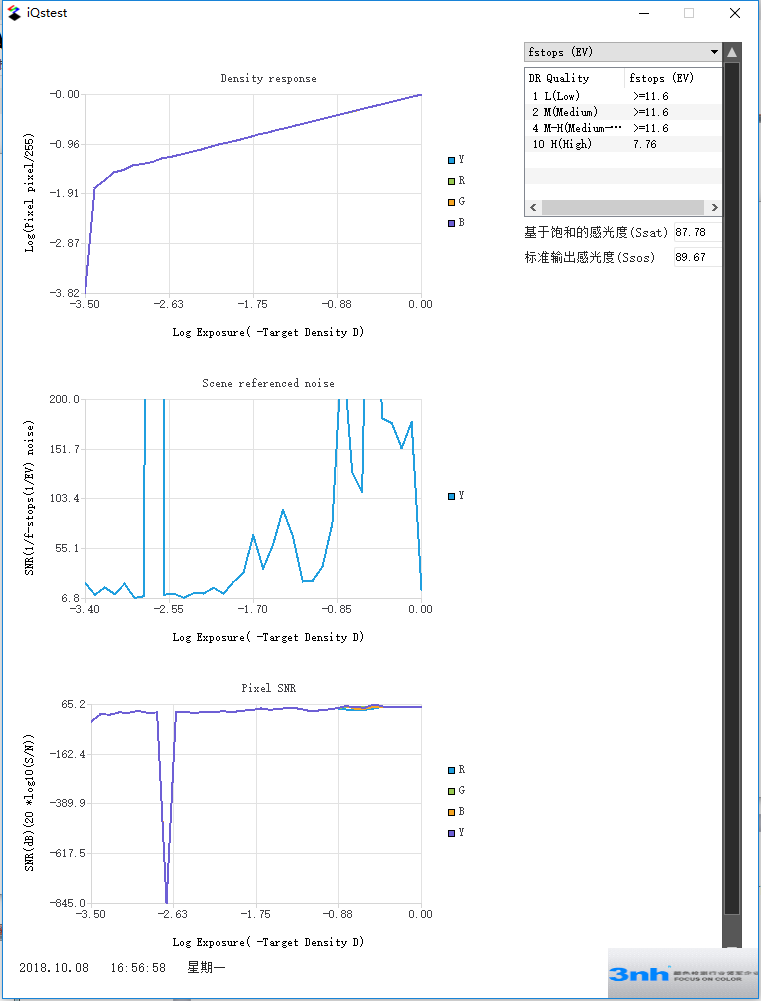

图3.3.9  log(pixel/255)、f-stop SNR、SNR
