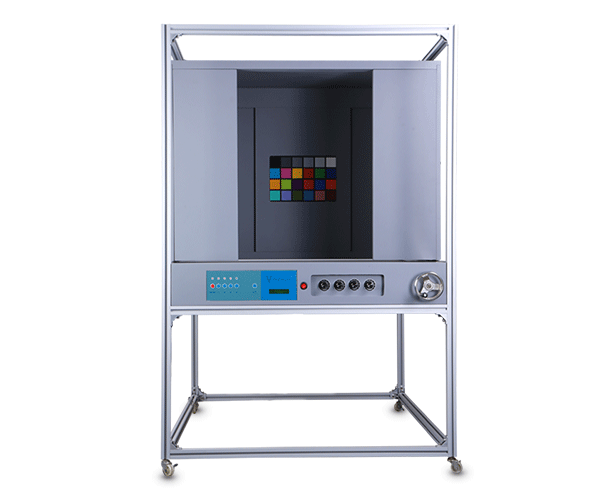

卧式摄像头测试标准光源VC(2)

卧式摄像头测试标准光源VC(2)

品牌:TILO天友利
型号:VC(2)
配置:D65(A、TL84、CWF)四种光源
可选光源:1000k、D75、D50、U35、TL83。
体积(宽x深x高):150x98x150cm
可调距离:0.48-1.5m
简介说明

用途:VideoChecker给摄像头测试提供一个特殊的照明光源,满足具有光照均匀度高、测试距离可调、光源色温可切换和照度连续可调节等要求。

摄像头测试标准光源说明

灯箱内提供D65光源,另配置F灯和TL84两种光源作为备用光源。

采用微电脑控制每组光源间快速切换。

超强计时功能,分开记录每组光源的使用时间。

所有配件均为专业进口,国际品质认证。

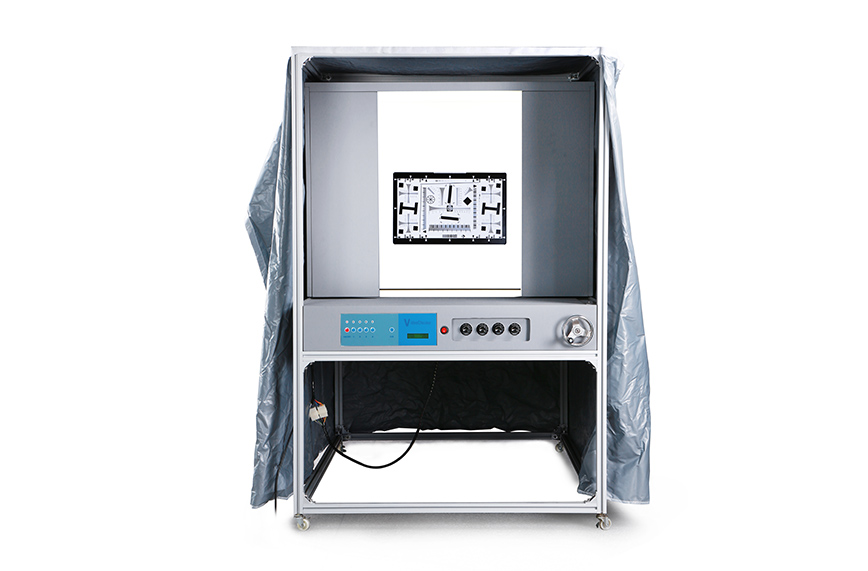

卧式摄像头测试用标准光源VC(2)

灯箱性能

1、国际照明学会(CIE)所认可的七色人工日光,其色温为6500K。

2、光源的照度范围为750至3200勒克斯(Luxes)。

3、光源的背景颜色为吸光型中灰色(Neutral Grey),使用灯箱时应尽量避免外界光线照射在箱体顶部安装色板的位置。

4、四组灯光可组合开关(其中一组为备用光源),有必要使用该光源时须先取下第一组和第二组灯管,装上F灯即可。

5、照度从1%-100%可调,均匀度高于80%以上,测试距离可根据实际任意调整。

VC(2)

操作说明

1、将电源线一头插入灯箱工作台底部的插口,另一头接通市电源,(注意市电电源必须与灯箱标示电源相符)此时计时器会显示一个流水时间,提示电源已接通。

2、按下ON/OFF键,计时显示为该灯箱已使用的总时间。再按1号键,此时最上面的第1组灯光点亮,计时显示灯管已使用的时间,按2号键相对应的第二组灯管点亮,按3号键,工作台平面的第三组灯点亮,4号键为F光源键(备用光源)。

3、可调控制开关装在灯箱的右边,按从外往内顺序排列,1、2、3组,F光源未设置可调开关,可调控制开关在产品出厂前已按国际光源标准参数设置好,如客户对自己所生产的产品在照度上有特殊要求,可旋转可调开关按扭调节到最佳的位置。

4、焦距调整,本产品在出厂前设定的高度为70cm,如客户有其它要求可自行设置,具体方法用配置的手摇柄插进灯箱右后角的升降控制器里面,按正方向摇动即升高,相应按反方向即为降低,当升降到所需要的高度后,再把灯箱立柱上的四个角码固定在同一高度来固定吊箱即可。

5、检测完毕按一下ON/OFF键关机。下班时要关闭市电电源。



光源说明

D65 国际标准人工日光(Artificial Daylight) 色温:6500K 功率:18W

TL84 欧洲、日本、中国商店光源             色温:4000K 功率:18W

A 美国橱窗射灯、比色参考光源              色温:2856K 功率:75W
