监控摄像头测试信噪比_最低照度_对比度

        监控摄像头需要测试哪些性能指标?其实不同行业的应用的摄像头测试指标是不同的,也就是说需求不同,想要达到的目的也不同。简单举个例子作说明,假如我们需要运动摄像头,那么对于运动图像的抓取性能就要高,如果使用普通的电脑摄像头拍出的画面会出现卡顿或者跳帧。下面以监控摄像头为例,分别介绍监控摄像头测试信噪比的方法,监控摄像头测试最低照度的方法,监控摄像头测试对比度的方法。

第一种测试信噪比:信噪比是指摄像头输出一帧图像中的噪声特性。高清监控摄像头测试信噪比时需要准备的摄像头测试卡
a)测试标板


白平衡测试卡
白平衡测试卡

采用YE0178标准白测试卡
b)设备安装示意图

设备安排示意图

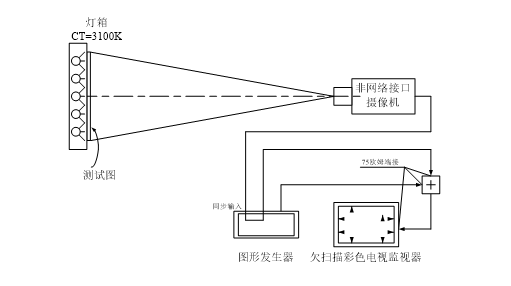

非网络摄像头信噪比测试设备安排示意图

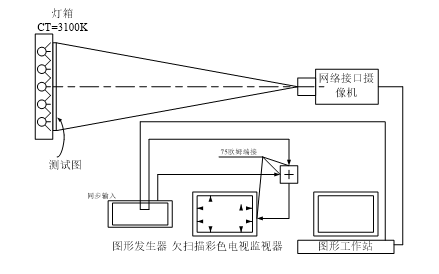

 网络摄像头信噪比测试设备安排示意图
网络摄像头信噪比测试设备安排示意图

高清监控摄像头信噪比测试方法

a) 摄像头摄取YE0178标准白测试卡的测试图;b) 非网络型摄像头通过专用示波器和高清视频测量仪,直接读取其信噪比大小(dB);c) 网络型摄像头通过图形工作站和视频测量仪,直接读取其信噪比大小(dB)。

第二种最低照度测试:高清监控摄像头最低照度测试测试条件

a)测试卡标板

灰阶测试卡
灰阶测试卡

分辨率测试卡
分辨率测试卡

18%中性灰卡
18%中性灰卡



b)照明条件

        采用标准灯光箱提供的光源对测试卡标板进行均匀照明,测试卡标板任一部位的照度均不得超出测试卡中心的区均照度的±10%。实验应该在黑色(低反射率)的环境进行,摄像头的方向应与光源的方向垂直,使得眩光的影响降低到最低程度。测试条件和方法如下图所示。

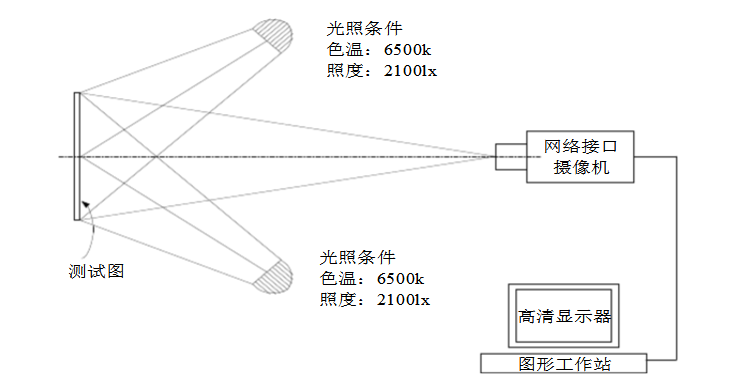

高清监控摄像机最低照度测试布局图
监控摄像头最低照度测试条件和方法示意图
 监控摄像头最低照度测试条件和方法示意图

c)取景

        被测摄像头的焦平面应与灰阶测试卡平行,光照强度的测试点选在测试图卡的中央,摄像头距测试卡标板的距离应该在1-3m左右,调整摄像距离和镜头焦距,使测试图表充满整个画面,同时画面要清晰且无明显畸变。
d)摄像头设置
        被测摄像头按其初始设定状态进行测试,当无初始设定时则按常用参数来设置。白平衡应按照照明光源的特性予以调整,优先使用自动白平衡模式,摄像头的码流和画面质量应该设置成最高。总曝光时间不超过200ms,以保证能够集成任何曝光类型和帧类型,如果使用了红外滤镜,在测量过程中应当使滤镜始终处于工作位置对测量过程中出现的所有色差情况进行记录。

高清监控摄像头最低照度测试方法
        亮度:调整照度,当TE-153测试卡中的纯白色无法达到最高亮度条件下的50%时,则认为摄像头无法满足亮度要求,记下此时照度L1; 黑电平:调整亮度,当摄像头无法正确分辩出灰度阶梯时,则认为摄像头无法满足黑电平要求,记下此时照度L2; 信噪比:使用TE-182测试卡对亮度信号与噪点信号(亮度变化值的均方根)之比进行测量,此比率应当高于17 db(50:1功率比)时,记下此时照度L3; 分辨率:在照度为2100lx时,采用TE-170(ISO12233分辨率卡)测量此刻的水平分辨率,调整照度,当水平水边率达到2100lx照度条件下的70%时,记下此刻的照度L4。 取L1、L2、L3、L4四个值得最小值,记做摄像头的最低照度。记录摄像头的最低照度时应标明测试使用镜头的F值 (用来测试摄像头用的镜头F值)、测试环境的色温 (光源的色温,也就是光谱内容)、摄像头的IRE (视频振幅的IRE等级)、以及测试卡反射率 (目标的反射率和背景)。



第三种对比度测试:对比度是衡量摄像头辨别环境中明暗区域最亮的白和最暗的黑之间不同亮度层级能力的测量。

高清监控摄像头对比度测试条件

a)测试标板

反射式灰阶测试卡YE083、YE0108
灰阶测试卡
灰阶测试卡
高清监控摄像头灰阶测试卡

b)照明条件
        采用标准灯光箱提供的光源对灰阶测试卡标板进行均匀照明,灰阶测试卡任一部位的照度均不得超出测试卡中心的区均照度的±10%。实验应该在黑色(低反射率)的环境进行,摄像头的方向应与光源的方向垂直,使得眩光的影响降低到最低程度。

c)取景
        被测摄像头的焦平面应与灰阶测试卡平行,摄像头距灰阶测试卡标板的距离应该在1-3m左右,调整摄像距离和镜头焦距,使灰阶测试卡的水平方向画面与屏幕同长,同时画面要清晰且无明显畸变。

d)摄像头设置
        被测摄像头按其初始设定状态进行测试,当无初始设定时则按常用参数来设置。白平衡应按照照明光源的特性予以调整,优先使用自动白平衡模式,摄像头的码流和画面质量应该设置成最高。

高清监控摄像头对比度测试方法 :使用Imatest的StepChart分析摄像头抓拍的灰阶测试卡的图片,得出摄像头的灰度值。

       监控摄像头测试信噪比的方法,监控摄像头测试最低照度的方法,监控摄像头测试对比度的方法介绍完毕。加上前面我们介绍过的测试色彩平衡、畸变、分辨率、白平衡,我们总共介绍了7中摄像头常规的测试项目,基本可以测试出监控摄像头的性能。但是如果不同行业的标准需求不同,还可能是需要增加不同的测试项目的,如果市面上没有适合本行业的摄像头测试卡,还可以找本公司进行图像测试卡定制,本公司定制的测试卡均符合标准,与国外大品牌的卡的质量相差无几,但价格却要实惠很多,如有需求请联系我们的业务员进行摄像头测试卡的定制。
