iQstest图像分析软件eSFR测试流程

       首先我们来了解什么是eSFR? eSFR即ISO 12233-2014 eSFR测试标准,主要应用于相机镜头的分辨率、动态范围、噪声、OECF、色彩还原等性能指标的标准测试。eSFR卡是一种分辨率测试卡,eSFR是ISO 12233-2000的后续标准,虽然目前已有更新最新版本的ISO 12233-2017,但eSFR却是主流测试标准。ISO 12233-2014 eSFR测试卡图样如下图:


ISO 12233 2014 eSFR测试卡

eSFR测试卡

        从图3.4.1可以看出,ISO 12233-2014 eSFR测试卡带有SFR斜边、Tvline双曲线、灰阶环、色块,因而eSFR能够测量的指标比较全面,如分辨率(SFR,tvline)、动态范围、噪声、OECF、色彩还原等。下面就正式开始介绍eSFR测试卡软件测试流程,首先在iQstest软件的主页找到eSFR缩略图(因为主要是用于分辨率测试,而且与ISO 12233-2000作用是一致的,所以软件的主界面上放在一处,注意选择对应的模块卡),如下图所示:


软件主界面
iQstest软件主界面

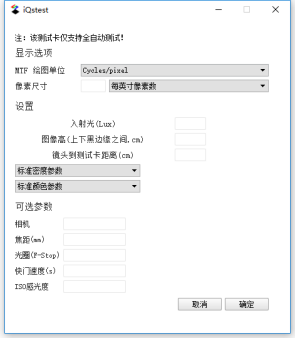

我们点击对应的缩略图, 将弹出eSFR配置窗口:


eSFR参数配置
图3.4.3  eSFR配置

        配置详解:从图3.4.3看出, eSFR仅支持全自动测试,即导入图像后,软件将自动对测试图像进行定位。
eSFR配置包括三个板块:
1、显示选项: 同SFR模块的配置部分, 通过修改MTF单位,能够改变结果窗口中显示的MTF指标;
2、设置: 1) 曝光评估--- 需要填入拍摄测试卡时的照度;
2)视场角 ---- 填入图像高、镜头到测试卡的距离;
3)标准密度参数---- 同动态范围部分, 有三种设置密度的方式;
4)标准颜色参数---- 类似密度参数的设置, 有三种设置标准颜色的方式;
3、可选参数: 显示图像拍摄的信息,如相机、焦距、光圈、快门等,用于结果输出;

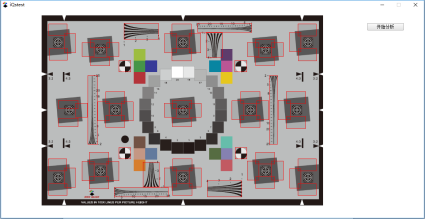

        配置好参数后, 点击“确定”, 将弹出文件选择框,选择用于测试的eSFR图像,软件将自动对图像进行定位,定位完成后,会弹出预览窗口:


软件自动定位预览

图3.4.4 软件自动定位预览

        确定图3.4.4的定位标记没有问题后,可以点击“开始分析”按钮,iQstest将调用模块进行分析,并弹出结果,请看下节。


3.4.2.结果展示
软件分析完成后,将自动弹出所要呈现的结果:


eSFR分析结果

图3.4.5  eSFR结果

        结果详解:eSFR测试卡功能比较全面,主要包含SFR、Tvline、灰阶环(OECF, 噪声)、颜色还原;

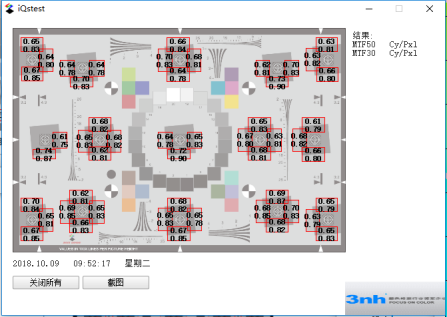

1)SFR结果

SFR综合结果呈现

图3.4.6 SFR综合结果呈现

        从图3.4.6可以看出,对每一个可分析斜边给出了MTF50,MTF30指标(注,这里仅支持单位cycle/pixel, 后期将进行扩展),可以通过2 * MTF * PIC Height计算得到LW/PH单位的MTF指标值;

2)Tvline结果


tvline分析结果展示

图3.4.7 tvline结果展示

        从图3.4.7可以看出, 软件对所有tvline进行自动分析,并给出了对应的极限分辨率。 这里极限分辨率的单位为LW/PH。从分析结果来看,相机对各个部分细节的分辨率还是略有不同的。

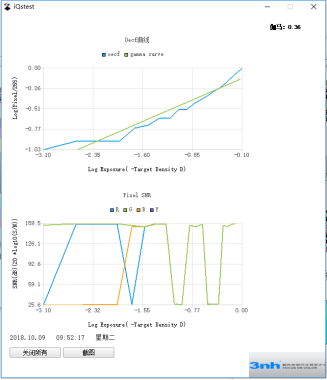

3)灰阶环分析


灰阶环结果
图3.4.8 灰阶环结果展示

        图3.4.8中, 第一个图表为OECF曲线,横坐标为曝光值, 纵坐标为log(pixel/255),该曲线的拟合直线的斜率即为伽马值,可以拥有对图像进行线性化。第二个图表为标准SNR(信噪比), 信噪比越大, 图像质量越好,看起来也越清晰。

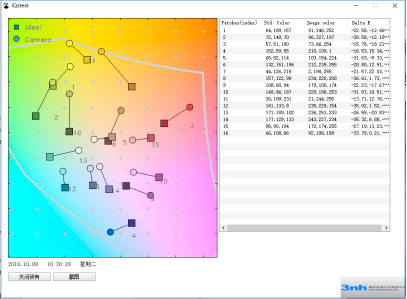

4)颜色还原结果



颜色还原分析结果
颜色还原分析结果

        从图3.4.9可以看出,色饼图很明了的展示了相机拍摄后色块像素与标准颜色的偏差,即圆形与矩形之间线段越长,表明相机对该颜色的还原性越差,反之,还原性越好。ISO 12233-2014 eSFR测试卡软件测试流程介绍完毕,有需要的可以下载iQstest软件自行测试,软件是免费的。
