图像测试卡尺寸对照表

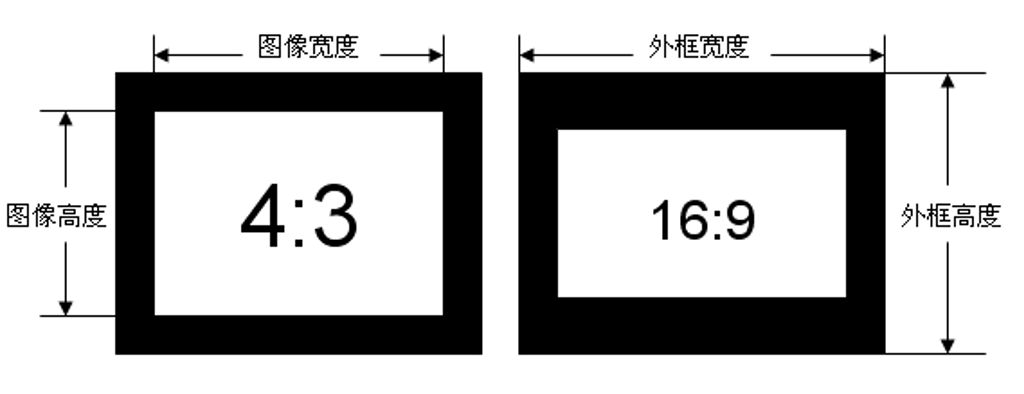

        图像测试卡的规格主要有16:9和4:3两种,也有3:2的,不过这类型的规格通常会被包含在16:9的测试卡中。从下图可以看出,chart图的比例是指白色的比例,而4:3和16:9的chart图外框宽度和外框高度可以是一致的,所不同的是白色部分的比例不同。


常规chart规格直观图


        3:2的规格一般会包含在16:9比例的chart图里面,极少测试卡的有效尺寸刚好是3:2比例大小,也就是说单独的3:2的图像测试卡很少很少。图像测试卡的比例规格之所以有这几种,主要是在白色区域会有相应的图像打印上去,而外框的比例一般都不重要,因为他们的大小在实际使用过程中,只影响这测试卡好不好摆放,在收纳测试卡的时候好不好收而已,对测试过程没有影响。
        总结:极少数卡或者部分客户定制卡不会按这些比例。所以总的来说,图像测试卡常用规格有16:9、4:3两种,3:2的规格一般会包含在16:9的规格中,很少有独立出来的3:2chart图。


部分常规透射式Chart图尺寸表(D开头型号表示透射)

Chart图尺寸表1
  宽*高(mm) 宽*高(mm) 宽*高(mm)
比例 4:3 16:9
D280 280X210 280X157.5 360X280
D240 240X180 240X135 320X290
D240S 240X180 240X135 360X280
D205 205X153 205X115.3 253X202
D120 120X90 120X67.5 155X135
D35 28X21 28X15.75 50X50


部分常规反射式Chart图尺寸表(A开头型号表示反射)
Chart图尺寸表2
  宽*高(mm) 宽*高(mm) 宽*高(mm)
比例 4:3 16:9
A1066 800X600 1066X600 1245X835
A540 540X405 540X303.75 600X500
A460 460X345 460X258.75 600X500
A444   444.4X250 600X500
A360 360X270 360X202.5 390X271
A280 280X210 280X157.5 365X305


从以上两张表格我们可以看出来,16:9的尺寸里没有280*210这种规格,而只有280*157.5mm的卡,在实际出图中,如果客户要求图像chart图要16:9,且图像测试卡的尺寸又为280X210mm,那么很明显,客户的要求是不符合规范的,因为280X210mm本身的比例就是4:3的规格,而前面提到的规格又要求是16:9的,所以他们在提出要求时就已经出现混乱了,这不仅会导致沟通效率低下,还会导致图像测试卡交期延长。
