iseetest官网SFR模块教程

iseetset官网提供的iQstest软件是一款图像质量分析软件,可应用于检测摄像头拍摄的图像质量从而判断摄像头的性能,软件得出的结果也适用于交流评判。iQstest软件总共支持30多种标准测试卡和测试图案,支持包括ISO、CPIQ标准等多种国际像质测试标准。以下我们就开始为大家介绍,如何使用iseetset官网的iQstest软件SFR模块进行图像分辨率的测试。

SFR即是空间响应频率,是一种正弦函数。SFR模块能够测试出摄像头拍摄的图像分辨率,量化摄像头参数诸如锐度、清晰度、色差指标,SFR可以说是图像质量分析中的一个最重要的测试。我们在使用iQstest软件SFR模块测试之前,需要的准备工作就是下载安装iQstest软件,安装教程简单且前面已经介绍过就不再另行介绍,有需要的可在本站搜索安装教程即可。SFR测试的思路是:在软件下载安装好后,我们用摄像头拍摄一张图像测试卡的图片,然后再以ISO-12233-2000测试卡进行SFR模块测试图像分辨率分析。以下为测试步骤:

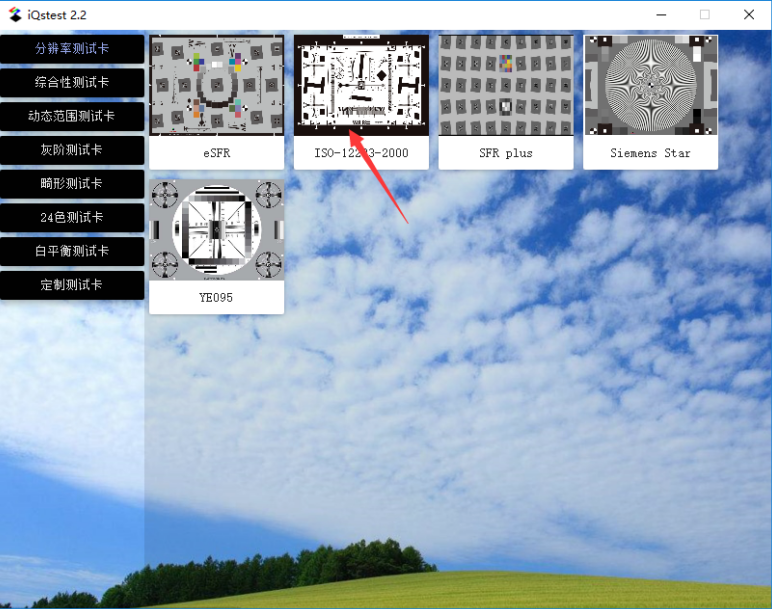

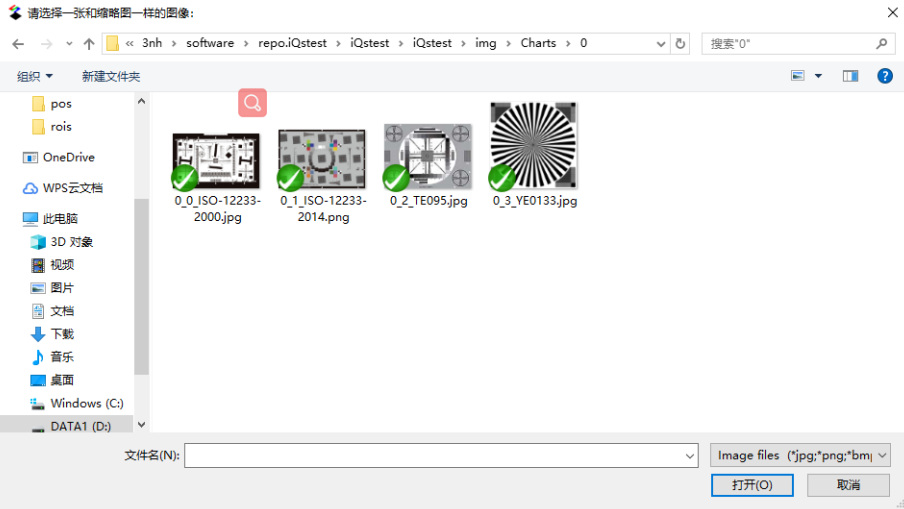

1、在软件的主界面选择ISO-12233-2000测试卡缩略图,模块如下图:

iQstest软件SFR模块
iQstest软件SFR模块

图 3.1.1 选择ISO-12233-2000测试卡

点击标注的ISO-12233-2000测试卡缩略图,然后会显示以下的SFR的配置页:

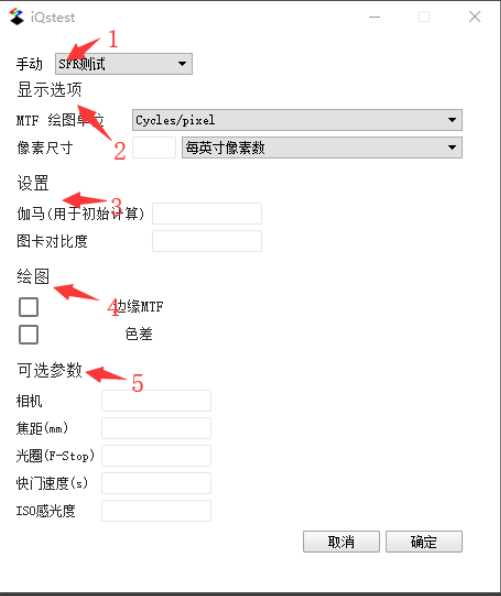

SFR配置
图3.1.2 SFR配置页

关于SFR配置参数的解释,SFR配置分成5个部分(如图):
1、测试模块选择;
2、显示选项:MTF单位有cycle/pixel, cycle/inch, cycle/mm, LW/PH, LP/PH等, 如果设置MTF单位为cycle/inch或者cycle/mm, 像素尺寸一定要设置。像素尺寸有三种指定方式:1)每英寸像素数; 2) 每毫米像素数; 3)每个像素的微米尺寸;
3、设置参数; 这里设置的参数直接影响着结果, 每个参数有给定默认值。比如SFR的伽马默认是1, 图卡对比度为40:1;
4、绘图选择;  通过勾选,可以控制结果的显示方式;
5、可选参数; 主要为图像的信息, 能用于结果输出;
SFR配置完成后,即可以点击“确定”,将会弹出文件选择框如下图:

选择文件

图3.1.3 测试图像导入

从本地选取已经拍摄好用来分析图像文件,点击“打开”,即可,如下图:

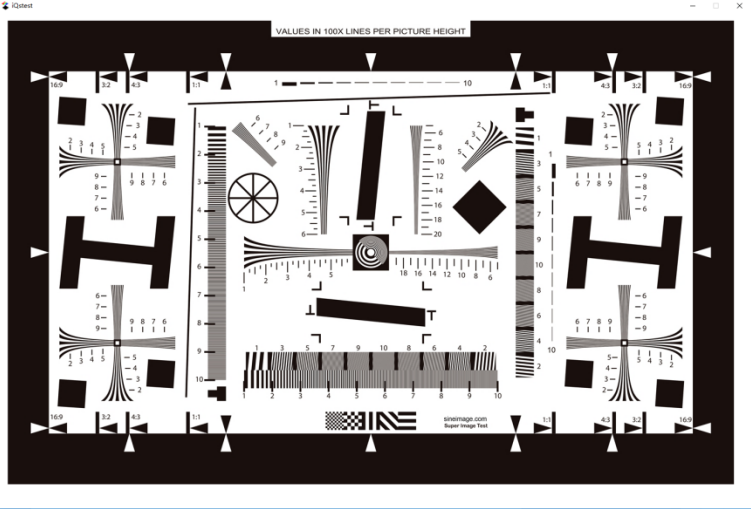

测试拍摄的图像文件

图3.1.4 roi区域选取

在以上图像的区域内,可以通过拖动鼠标来选择一个roi区域,注意,SFR的roi选取是有一定的标准,标准图如下:

标准SFR

图3.1.5 标准SFR选择

当roi选择好后,松开鼠标左键,将自动弹出如下图的分析框页面:

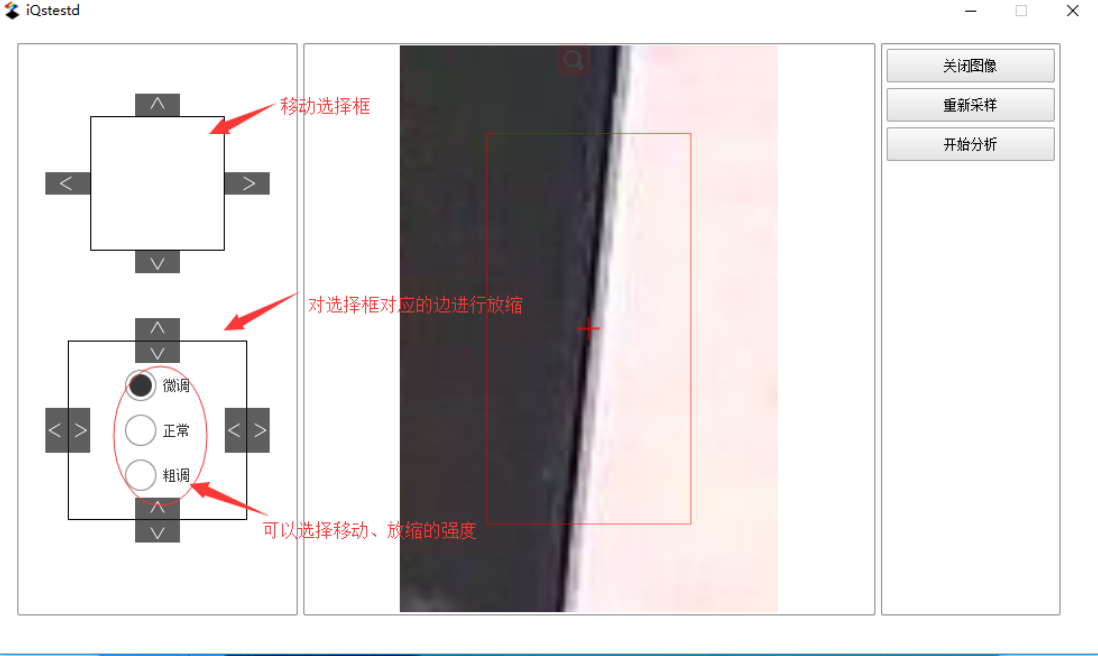

ROI区域微调

图3.1.6 ROI区域微调

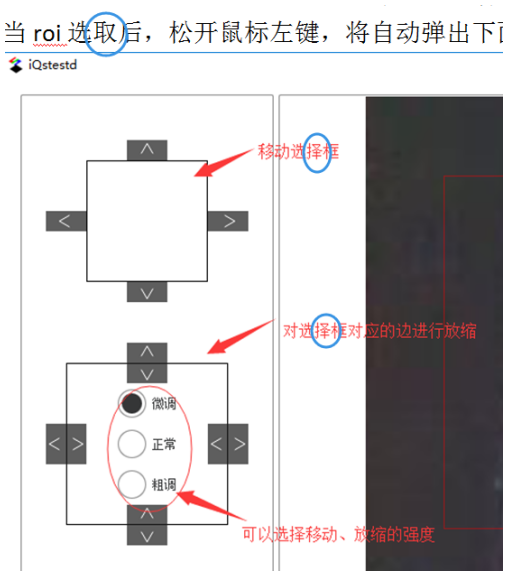

ROI微调说明

在以上的两张图中可以看到, 左边为ROI微调功能区, 通过点击上面的三个按钮(提供三种微调:微调、正常、粗调)能够对roi进行移动、放缩,使roi中间的十字标记落到斜边的边缘。然后点击“开始分析”按钮,软件将调用模块进行分析,并呈现结果, 详细的结果请见后续。

3.1.2.结果展示

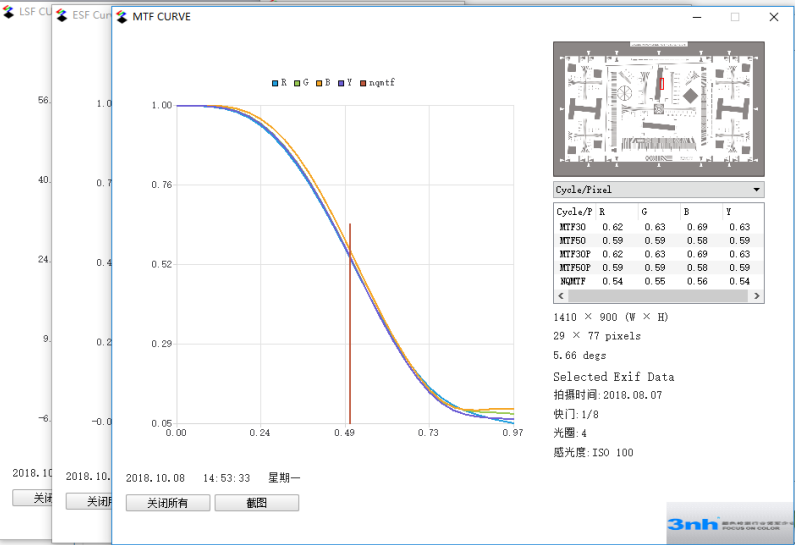

在点击“开始分析”按钮后,即弹出三个页面,按照下图中显示的方式进行排列,分别为LSF Curve、ESF Curve、MTF Curve(curve: 曲线)。

iQstest软件结果分析

分析后得到的结果

SFR测试的结果将会采用曲线和图表相结合的方式展现,在右边的图表中列出了SFR的重要指标: MTF30、MTF50、MTF30P、MTF50P、CA、10~90% rise等;

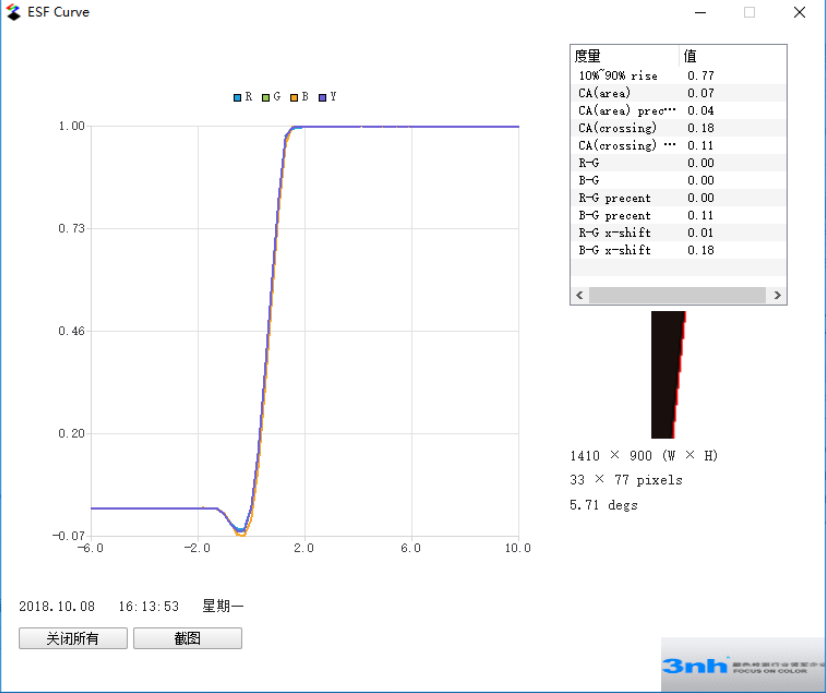

ESF曲线指标

3.1.8 ESF曲线指标

从图3.1.8的表格中可以得到色差CA、10~90%上升的指标,  以及ROI斜边直线拟合的情况,从图中可以看出红线与蓝线重合度很好,即直线拟合度很高。

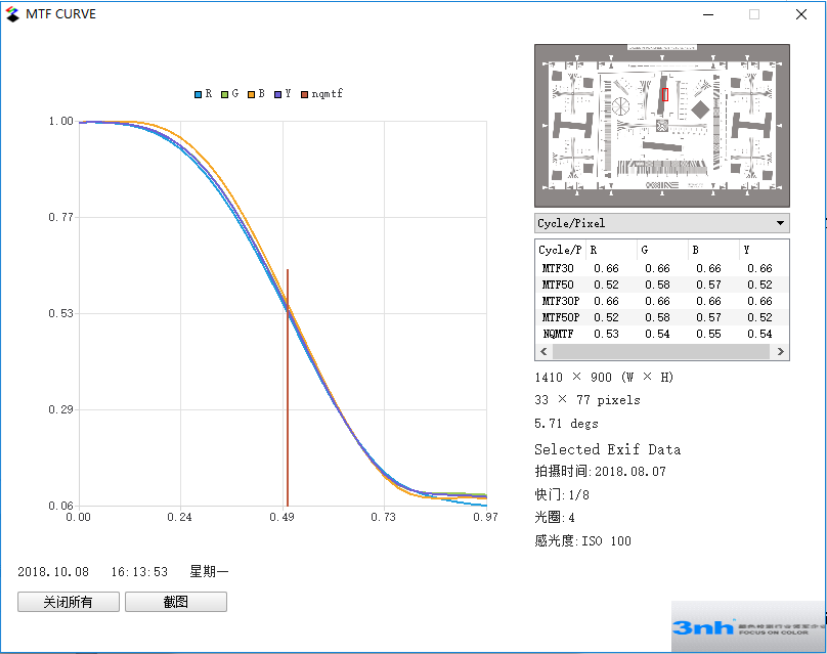

MTF曲线指标
3.19 MTF曲线指标

图3.1.9中绘制了斜边的MTF曲线,  从曲线中我们可以得到不同MTF对应的空间频率(点击可以切换单位);在右侧的数据图表中,我们截取了下图,可以从其中得到我们所需要的各种数据结果。
指标分析
图3.1.10 指标(分成RGBY,对应红绿蓝灰)

到此,本次以iSeetest网站提供的iqstest软件SFR模块测试就结束了。从以上的教程分析可以看出来,使用iQstest软件SFR模块测试图像分辨率分析方便快捷,软件分析的结果也以曲线和图表的方式很好的呈现,最终结果我们也是一目了然。所以说,这款软件还是很好用的,关键是免费。本章SFR模块测试图像分辨率的方法就介绍到这里,后续还会将介绍iQstest软件其他模块的教程,敬请关注。
