分辨率测试卡(斜边ISO 12233:2014)

分辨率测试卡(斜边ISO 12233:2014)

品牌:ESSER爱莎/Sine Image
型号:TE275
尺寸:1066.67 x600mm
材料:高清相纸
比例:4:3/3:2
类型:反射式
简介说明

分辨率测试卡(斜边ISO 12233:2014)简介

分辨率测试卡TE275设计用于使用斜边测量静态相机的分辨率。该测试卡在2014年2月发布的ISO标准12233的修订版中指定。

在TE268和TE253(正弦西门子星)和TE252(分辨率的视觉评估)旁边,斜边是ISO 12233标准中描述的用于分辨率测量的第三种模式。

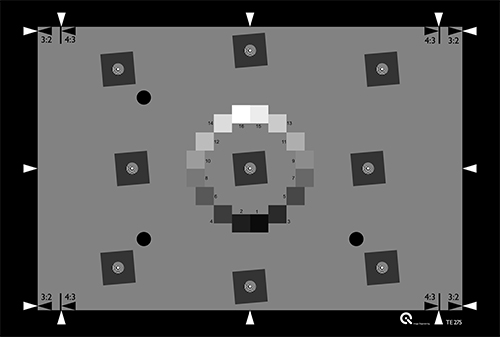

分辨率测试卡TE275包含九个斜边结构,每个具有两个垂直和两个水平边缘,并且在中心具有聚焦辅助。倾斜边缘结构倾斜5°,并具有ISO 12233:2014要求的低对比度(调制在0.55和0.65之间)。背景根据ISO12233:2014提供0.15和0.25之间渐变。

斜边以一种方式布置,以在轴向信息上递送50%场位置(4:3纵横比)和70%场位置处的信息。

斜边分布图

三个黑点可用于目标的自动检测。这种不对称布置的结构还有助于检查和校正目标的取向。

分辨率测试卡TE275可以使用框线和箭头用于4:3或3:2宽高比。

16个OECF色块的反射率和排列符合ISO 14524.通过对这些色块的分析,可以确定OECF并且线性化图像数据。

OECF色块、背景和斜边的参考:


Step 参考密度
1 1.78
2 1.56
3 1.38
4 1.22
5 1.08
6 0.95
7 0.83
8 0.72
9 0.62
10 0.53
11 0.44
12 0.36
13 0.29
14 0.14
15 0.21
16 0.08
斜边 1.30
背景 0.70
