11阶灰阶测试卡

11阶灰阶测试卡

品牌:ESSER爱莎/Sine Image
型号:TE165
尺寸:280 x 157.5mm
比例:16:9
类型:反射式/透射式可选
简介说明

两个11度灰阶条按相反的方向排列在灰色背景(D≈0.56)中,灰阶条符合ITU BT.709标准。

根据BT.709标准,一个最佳伽玛校正相机的输出信号产生两段逆流的线性步进信号。

灰阶的对比范围是40:1。

灰阶测试卡TE165

11阶灰阶测试卡参数表


Step
灰阶等级
Density
密度
Remission in %
缓解率
Video signal for BT.709 in %
BT.709的视频信号率
Video signal for gamma 0.45 in %
伽马0.45的视频信号率
1 0.05 89 100 100
2 0.13 74 91 92
3 0.22 60 82 84
4 0.32 48 73 75
5 0.43 37 64 67
6 0.56 28 55 59
7 0.70 20 46 51
8 0.88 13 37 43
9 1.08 8 28 35
10 1.34 5 19 26
11 1.64* 2 11 19

*反射式测试卡的生产工艺允许的最大印刷密度是1.64。最黑灰阶的目标值是1.70。因此最后灰阶的距离会有稍微不同。

两个黑色方块和一个白色方块位于两个灰阶条中间,黑色方块的密度为D>3.0(缓解率<0.1%)。白色方块的密度为D=0.05(缓解率89.9%)。

灰阶测试卡使用推荐

调整光圈直至最亮方块在波形监控器达到100%视频信号。用一个具有ITU BT.709标准的最佳校正的摄像机,最黑方块会达到10%的信号水平。

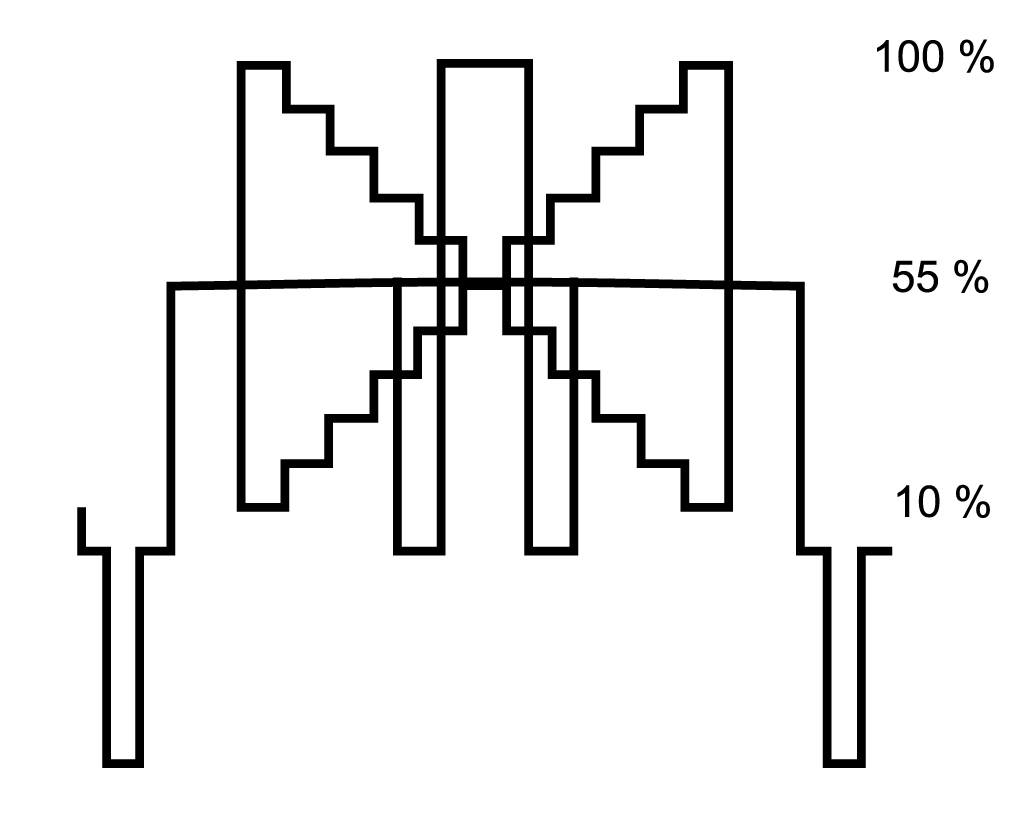

视频信号等级

当用此卡做0.45伽马校正时,每一灰阶的视频信号水平会按照上表所列出的数据变化。
