3D校准测试卡

3D校准测试卡

品牌:ESSER爱莎/Sine Image
型号:TE271
尺寸:1066.67 x600mm
材料:高清相纸
比例:16:9
类型:反射式
简介说明

3D校准测试卡简介

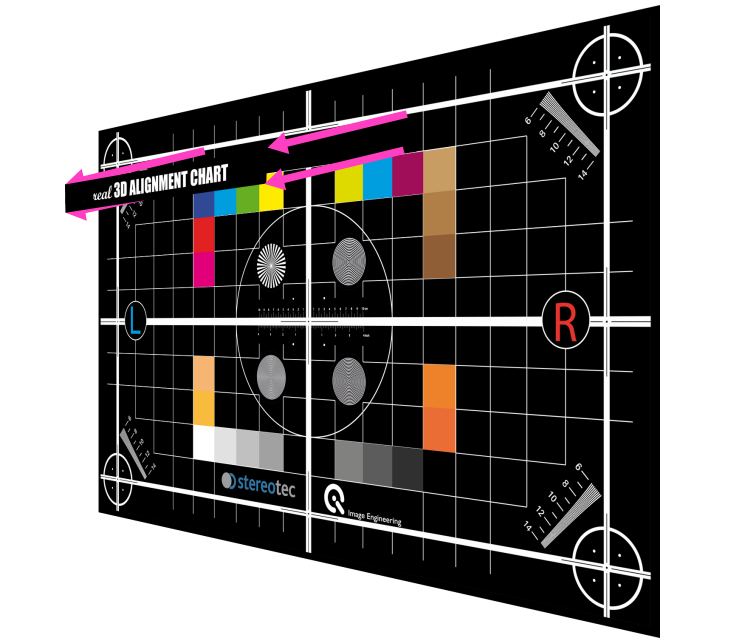

3D校准测试卡TE271用于对齐和调整摄像机进行3D拍摄。2D和3D结构的独特组合允许简单和直接的准备您的立体摄像机设置。



水平9阶灰度块 //

水平9阶灰度块

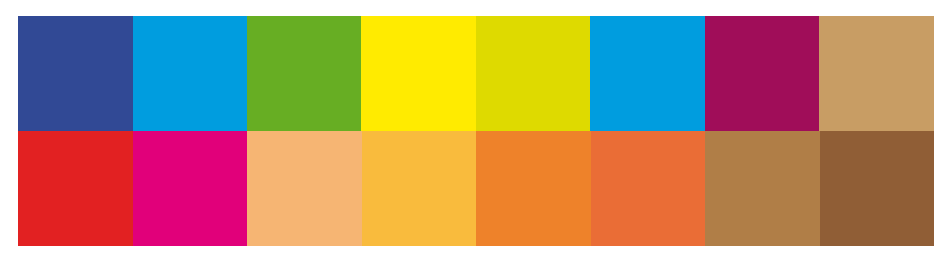

16色块检查颜色再现和对齐摄像头//

16色块

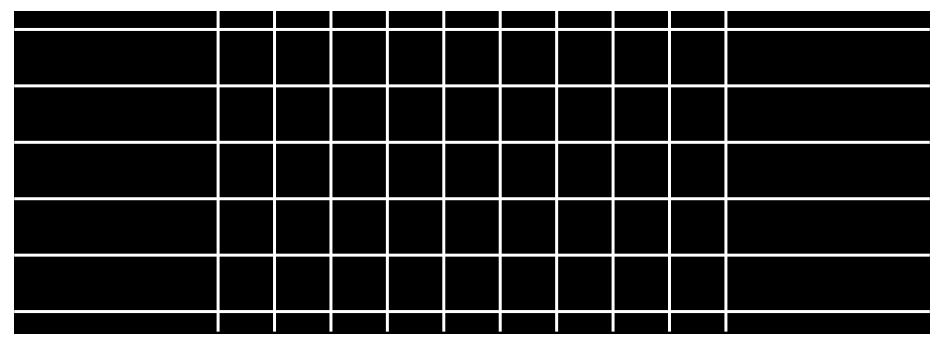

网格线来检查水平和垂直对齐//

网格线

右侧和左侧标记在图表上以进行方向检查//

右侧和左侧标记

实体3D结构在测试卡上检查幻视效果//

实体3D结构在测试卡上

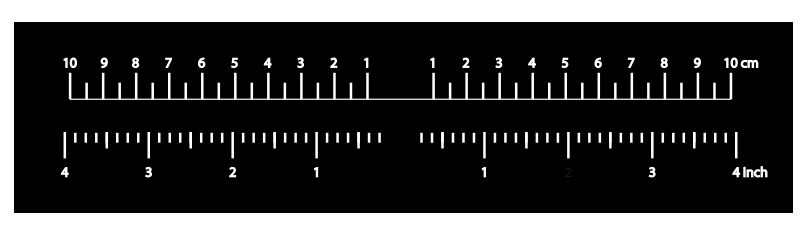

水平尺寸,单位为英寸和厘米,靠近测试卡的垂直中心。比例在中间从零开始,并且对称于测试卡的两侧//

水平尺寸

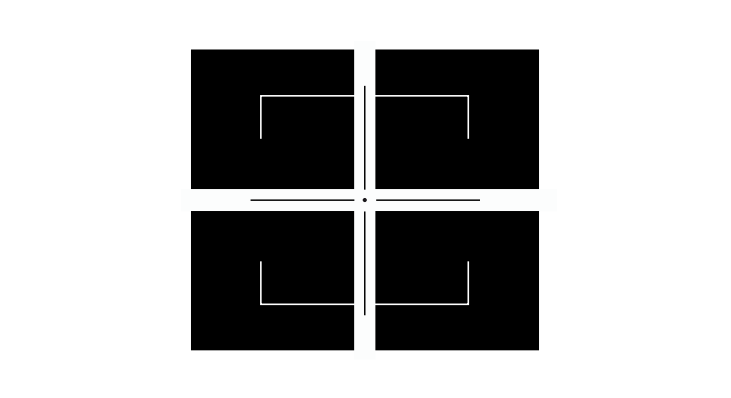

交叉在测试卡的中心和突出水平线为调整相机避免旋转误差//

对准中心

同心分辨率结构与三个不同的频率和一个西门子明星,所有四个结构接近中心的测试卡/ /

同心分辨率结构

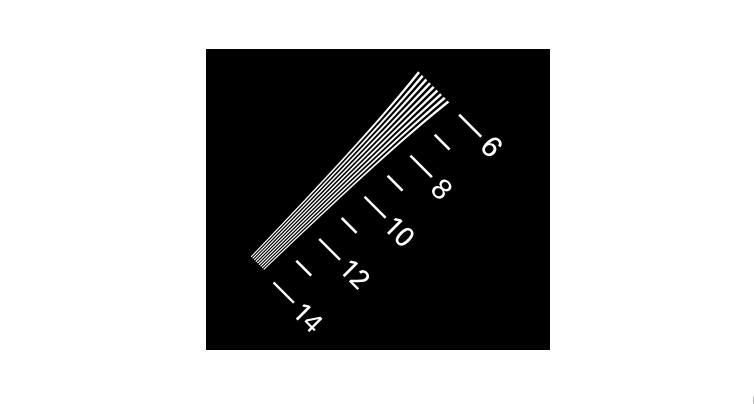

分辨率楔在图表的四个角落检查分辨率和再现比例//

分辨率楔
