常用图像测试卡的种类及用途

        在前面的文章常用图像测试卡的功能和特点中,我们先介绍了6种常用的图像测试卡的种类及用途,以及他们的特点图片等信息,还有剩余的8种测试卡的种类及用途未介绍完,本文继续为您做详细的介绍。在实际中,每款摄像头的应用行业不同、需求环境不同,对图像测试卡种类的选择也是不同的,所以本文的内容仅供参考,如果一些关于图像测试卡的信息不太符合您的需求,您可以直接咨询我们,通过定制解决需求。



通用综合测试卡TE097

        第七种:通用综合测试卡。通用综合测试卡主要作用是测试镜头的整体对焦以及分辨率,调整镜头,检查镜头中心后焦及各区的几何畸变失真及分辨率。其种类有:YE042综合测试卡,YE005综合测试卡,YE095 ITE 分辨率卡,YE 0117通用测试卡(仅有16::9),GBT 6966 2012,ISO 12233 CIPA综合测试卡,YE06A棋盘测试卡,YE097 高分辨率测试卡。备注以外的4:3和16:9可选;透射式和反射式可选;可定制。

肤色测试卡

肤色测试卡


另一种常见的肤色测试卡

另一种常见的肤色测试卡

        第八种:彩色测试卡(如果是定制的话,也可以采用客户作为模特制作标准的肤色测试卡哦)。彩色测试卡主要用于测试摄像机镜头的色彩还原能力,特别是对人的肤色还原能力。前提,需要配合高质量广播级监视器及参照测试卡说明书上的参数,测试条件说明。主要适用于摄影、摄像行业,扫描仪、显示器、监视器等对色彩还原要求度较高的行业。


动态范围测试卡
动态范围测试卡

        第九种:噪声,动态范围测试卡。其作用是测试摄像机、相机的动态范围、噪点、SNR等参数。是手机、芯片、测试、光学公测时测试手机与数码相机、摄像头性能的必用标版。ISO 14524动态范围测试卡说明:符合ISO 15739标准,密度规定源于ISO 14524准则。12阶密度不一样的方块围城一个圈,另外三个不同密度方块位于中间用于测基本噪声。内部下方有用于在不同密度登记上检测噪声水平的渐变色密度条,透射式测试卡全部取原值的一半。


11阶灰阶测试卡

11阶灰阶测试卡

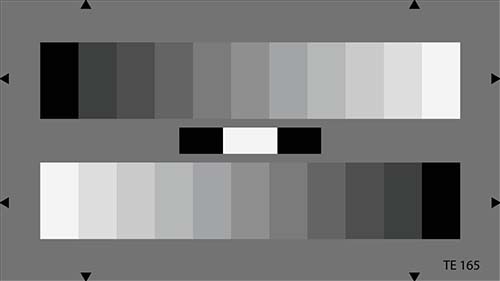

        第十种:伽马及灰度测试卡。其作用主要是测试及调整摄像机的伽马系数及灰度。前提是必须配合视频示波器及参照测试卡说明书上的读数及测试条件说明。灰度测试卡主要作用是测试噪声、动态范围、对比度、曝光的准确性、镜头炫光等参数。一般有Q13/Q14、YE007灰阶卡、YE083 11阶灰阶卡、YE0153 11阶灰阶卡、YE 0108  9阶灰阶卡、YE0223 13阶灰阶卡、YE0109 5阶灰阶卡、YE0259 20阶灰阶卡。4:3和16:9可选;透射式和反射式可选;可定制。


焦距测试卡

焦距测试卡


        第十一种:调焦测试卡。调焦测试卡的主要作用是测试或者调整镜头焦距,对焦、检查镜头的焦点。4:3和16:9可选;透射式和反射式可选;可定制。有YE0100 对焦分辨率几何失真卡、YE0110对焦分辨率卡、YE0120对焦测试卡、YE0220 对焦测试卡、YE0121对焦测试卡、YE0148放射星测试卡、YE0218对焦卡、YE0246 4象限测试卡。


        第十二种:黑白测试卡。用途:用于测试摄像机的方向瞬变表现,可对摄像机的多种指标进行测试,如内部扫描嵌位电路的调整、炫光对摄像机的影响及非线性失真。前提,必须配合视频示波器及参照测试卡说明书上的读数及测试条件说明。一般卡的类型有YE004传输特性测试卡、YE089 边缘响应测试卡、YE0115白平衡卡、YE0129方波测试卡、YE0130方波测试卡、YE0155白窗口测试卡、YE0175拖尾现象测试卡、YE0178 100%白场。4:3和16:9可选;透射式和反射式可选;可定制。


棋盘式畸变测试卡
棋盘式畸变测试卡

十字测试卡
十字测试卡

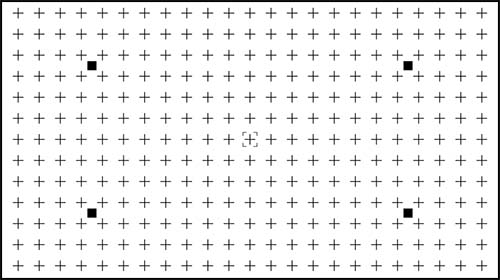

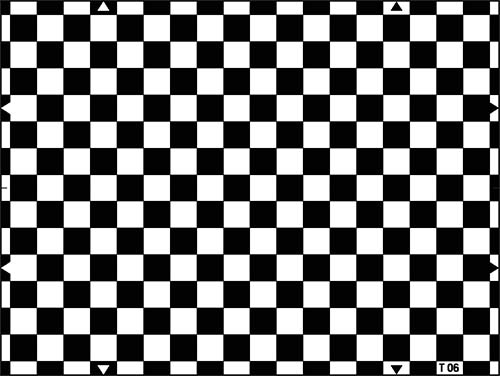

        第十三种:几何畸变,棋盘及重合测试卡。主要作用是:用于测试及调整摄像机的几何失真及重合汇聚情况。一般种类有YE001几何失真卡、YE0112方格阵列测试卡、YE0122 CCD摄像机重合测试卡、YE006棋盘格测试卡、点状图测试卡、YE0183方格阵列卡、YE0187重合测试卡、YE0249畸变测试卡。


        第十四种:ISO16505套卡,ISO16505套卡主要用于车载摄像头的测试。套卡含有色彩还原卡、棋盘格卡、灰阶卡、SFR分辨率卡。能够对车载摄像头完成主要性能参数的测试。4:3和16:9可选;透射式和反射式可选;可定制。

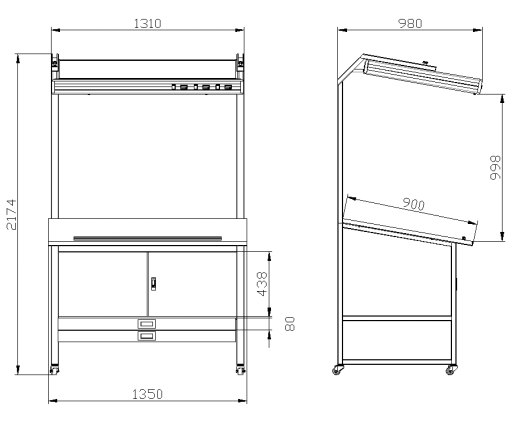

        到此我们总共列举了14种常用图像测试卡的种类及用途,值得注意的是,部分测试卡带有多种功能的测试,而另一部分测试卡在测试时,对测试设备和测试环境及条件有特定需求前提,所以在进行各种主流测试卡的功能用途测试时需要额外注意,以免测量不标准导致对摄像头性能的误判,带来人工与时间成本的增加,另外,由于测试卡的类型实在太多,就不再一一介绍,如果您在常用测试的使用上仍有一些疑问,请直接联系咨询我们解答,我们也向客户提供各类测试卡的定制服务,提供图形测试相关的配套硬件设备和分析软件,以解决您的每一个需求。
