常用图像测试卡的功能和特点

        我们知道图像测试卡的种类有很多，如果每个具体种类和型号全部列举，估计可达上千种测试卡，可日常生活中我们常用的图像测试卡的类型也就14种，下面为您详细介绍常用的图像测试卡功能，以及常用的图像测试卡特点，希望能为您在摄像头等相关镜头的性能测试之前，选择购买合适的测试卡提供一些参考，当然，如果您比较急或者有自己独特的需求，建议您直接线上或者拨打我们的电话联系咨询。

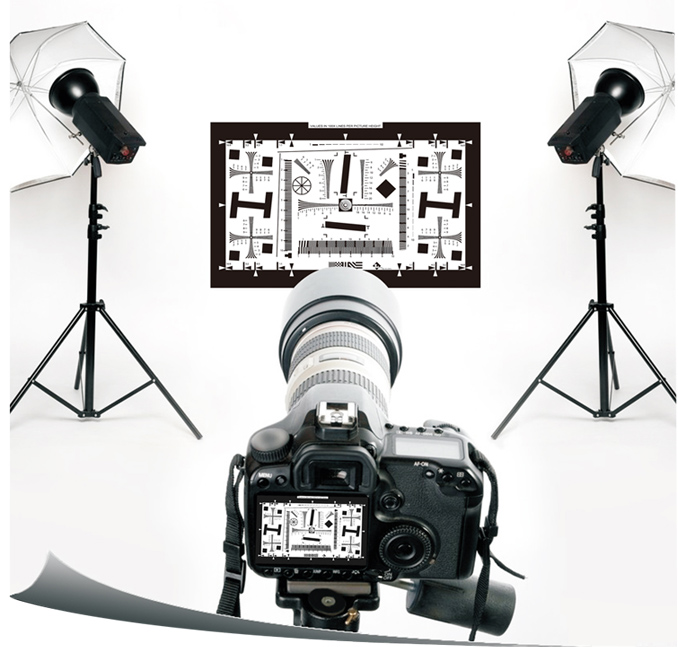

ISO 12233 图像测试卡拍摄布置参考图





        第一种：ISO 12233 分辨率测试卡。这是早期的标准测试卡，沿用了很多年，图像请参照上图。它的主要功能有：检测摄像头的视觉分辨率（visual resolution）、极限分辨率（limiting resolution）、空间频率响应（spatial frequency）、图像折叠失真（aliasing ratio determination）。其特点为：4:3和16:9、透射式和反射式可选，可定制。本测试卡符合ISO 12233标准（电子静态画面数码相机分辨率测量），准确评估标准相机需要SFR测量和计算，前提是还需要特定评估软件、计量知识和评估技巧。




ISO 12233:2014E-SFR分辨率测试卡标准型




ISO 12233:2014E-SFR分辨率测试卡增强型







        第二种：ISO 12233 分辨率测试卡的升级版ISO 12233:2014E-SFR分辨率测试卡。它的主要功能有：依据ISO标准文件的6.1章节、附录C制作的低对比度的E-SFR测试卡；标准型为基础版，增强型增加了额外的正方形、楔形和色彩图案，扩展型类似于增强版，只是扩展到16:9，适用于高清电视和电影制作。特点：透射式和反射式可选，可定制。



SFRplus测试卡反差4:1



        第三种：SFR puls测试卡。其主要功能为：可以分析MTF清晰度/分辨率；畸变和视场角、噪点、ISO敏感度、色彩精度、横向色差、Gamma和色调响应。其特点为：项目可选包括反差选择、长宽比例选择。4：3和16:9可选，透射式和反射式可选，可定制。建议：对于1200万像素以内的摄像头，可以使用中等尺寸的测试卡，大尺寸的测试卡可以测试1200万像素至2400万像素的摄像头，而对于2400万像素及以上的摄像头需要超大尺寸的测试卡。







纹理测试卡彩色枯叶图


        第四种：纹理清晰度测试卡，也被常常称为枯叶图。其主要功能有：1、中心的落币图案比例是固定的，增加了测试MTF的精度和鲁棒性，对于没有线性化处理的RAW格式图片，它们和其他的方法例如斜边是一样的。2、测试卡的对比度是3:1，也称作CPIQ第三阶段纹理模糊指标草案规范草案。3、相对其他的枯叶图而言，它的均匀性比较好。4、包含斜边（对比度分别为2:1和4:1）。5、枯叶图左右两边的灰色区域和枯叶图案一样有着相同的密度。6、包含有16个灰块和识别标记。线性化创建0-255的17灰阶（类似于ISO 12233标准里的西门子星状图）。特点：4:3和16:9可选；透射式和反射式可选；可定制。



        第五种：视场角测试卡。需要指出的是，这种类型的测试卡，需要根据客户被检测摄像头模组的参数定制规格，主要为拍摄距离和角度。这类测试卡主要功能：检验摄像头视场角度数或检验视场角偏差。特点：4:3和16:9可选；透射式和反射式可选；主要为定制型。





18%中性灰卡





        第六种：18%中性灰卡。这种类型的测试卡26786646上次为您介绍过，一般测试摄像机、相机白平衡用的多，还提到过一般的复印纸长时间曝光在空气中，其性能会接近这种18%中性灰卡。这种测试卡的大小一般有宽度限制，本公司高可定制1600mm宽以下，长无限制的18%中性灰卡。主要功能有：确定曝光值；确定光比；确定色彩的平衡和密度；确定微距及复制摄影的曝光；为摄像机设定白平衡。特点：4:3和16:9可选；透射式和反射式可选；可定制。



        由于常用的图像测试卡种类较多，各类测试卡的功能和特点也不同，限于篇幅，本文暂且只介绍前面几种，想了解剩余的几种测试卡的功能和特点，请点击此处的文章链接常用图像测试卡功能及特点2。
