iseetest摄像头测试分析软件SFRplus模块

       iseetest摄像头测试分析软件SFRplus模块使用教程。先简单介绍下SFRplus和eSFR的联系和区别。

      SFRplus和eSFR的联系:SFRplus和eSFR都是iQstest软件下的功能模块,都是用来测试分析镜头拍摄图像的。SFRplus和eSFR两种图表其实在影像系统的清晰度度、色差、色调相应、色彩相应及均匀性等方面,都提供详细的分析结果。 SFRplus和eSFR的区别:SFRplus提供全方位的锐度图,遍布整个影像系统的可视区域,空间频率响应及色差,也就是说用SFRplus可测量到像场内更多的位置。所以在车辆影像系统SFRplus,SFRplus可做预失真,用来最佳化极度鱼眼效应失真的待测影像系统。eSFR偏向多合一的测试目标,它完全遵照ISO制定的边陲空间频率响应标准。它的辐射状灰阶色阶序列,适合用于测量庞大的杂讯细节及色调相应。较大的彩色图块也更适合用于评估色差。eSFR包含楔形图,可用来测量云纹干涉及目视极限解析度。

       对于SFRplus和eSFR的总结:如果在测试过程和结果中更看重的是详尽的锐度测量,建议用SFRplus;如果考虑色调响应测量更加重要,使用eSFR 也许比较适宜。当然,你也可以根据自己的测量使用经验,选择是使用SFRplus还是eSFR。下面我们开始进行iseetest摄像头测试分析软件SFRplus模块使用教程。

SFRpuls 测试卡

图3.5.1 SFRplus

       上图即为SFRplus测试卡,从图中可以看出,该测试卡包含SFR斜边、灰阶、色块,可以用于测量分辨率(SFR)、颜色还原、灰阶(噪声、OECF、Gamma),除上以外,还能测试畸变、均匀性、视场角。在iseetest摄像头测试分析软件主窗口中找到SFRplus缩略图(分辨率测试卡),如下图:

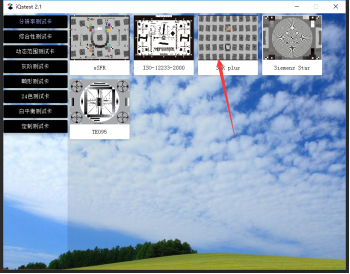

iQstest软件SFRplus界面选择

点击缩略图,将弹出说了无数遍的配置窗口:

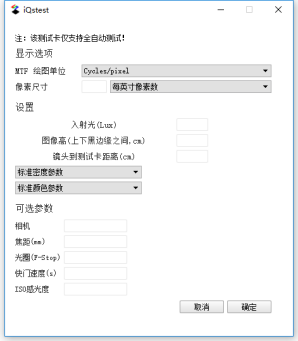

图3.5.3 SFRplus配置

软件配置界面

        从图3.5.3可以看出,该配置窗口和eSFR的配置一样,这里就不再赘述,请看eSFR配置详解。配置完成后,点击“确定”,弹出文件选择框,导入将要用于测试的SFRplus图像,软件将对图像进行自动定位分析,并展示自动定位后的情况:

SFRplus自动定位
图3.5.4 SFRplus自动定位

         确定图3.5.4定位没有问题后,点击“开始分析”按钮,软件将调用功能模块对测试图像进行分析,弹出分析结果,请见下一小节结果展示。
3.5.2.结果展示
分析完成后,将自动弹出结果:

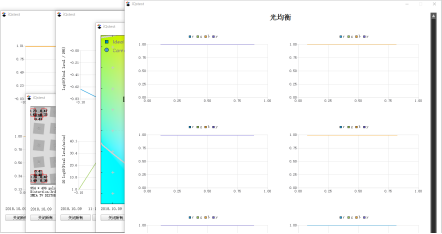

SFRplus结果呈现

图3.5.5 SFRplus结果呈现

        结果详解:SFRplus主要能够测试SFR,灰阶、颜色还原、光均衡等;

1)SFR(分辨率)

软件分辨率测试
图3.5.6 SFR分辨率

        在上图中, 第一个图表为ESF曲线, 第二个图表为MTF曲线,右边可以在下拉框中选择不同的斜边。对每一个斜边给出MTF30、MTF50、NQMTF三个指标值。

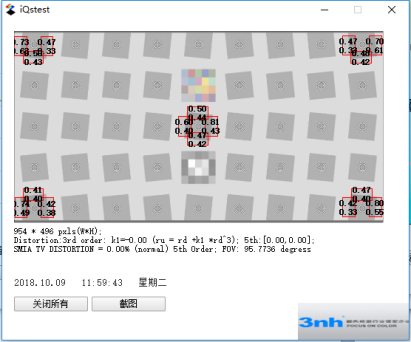

 SFR综合
图3.5.7 SFR综合

        图3.5.7是SFR分辨率的综合展示,对每一个斜边,上一个数字为MTF30,下一个数字为MTF50的值,单位为cycle/pixel。 下面给出了畸变估值以及视场角估值。畸变估值:
        有两种畸变评测方案:1)SMIA TV畸变; 2)上下两条黑线拟合畸变(三阶、五阶畸变拟合);
视场角估值: 这里只给定了对角视场角度(注:需要在配置窗口输入图像高、镜头到测试卡的距离,如需要更加专业测试视场角请购买专用于测试视场角测试卡,并用视场角测试模块测试);

2)颜色还原

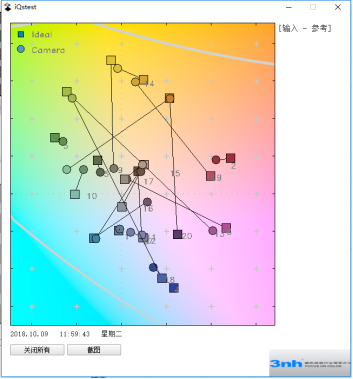

色彩还原
图3.5.8 颜色还原

         图3.5.8中,圆形为标准颜色值,矩形为相机拍摄的实际色块像素值,圆形与矩形之间的线段越长,表明相机在该颜色上的再现能力越差,反之,越好。

3)灰阶

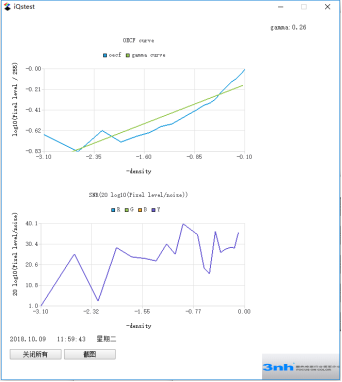

灰阶

图3.5.9 灰阶

       上图是SFRplus的灰阶分析结果,第一个图表为OECF曲线,曲线的斜率为伽马,能够用于图像线性化,第二个图表为SNR(信噪比)曲线,SNR越大,图像质量越好。iseetest摄像头测试分析软件SFRplus模块使用教程介绍完了。
