iseetest摄像头分析软件24色卡测试教程

        我们知道24色卡的作用是用来检测相机、摄像头镜头拍摄的图像色彩还原能力,简单来说就是检测样本标准色与镜头拍摄出来后的偏差。检测原理和用BCR瓷砖检验测试仪准不准的原理一样,是再现偏差的一个过程。24色卡在色彩还原能力上的评测是最常用的测试卡之一,以下我们通过拍摄好的图像,用iseetest官网提供的iQstest摄像头测试分析软件色彩还原模块模拟评测一下过程,以下为详细解说。

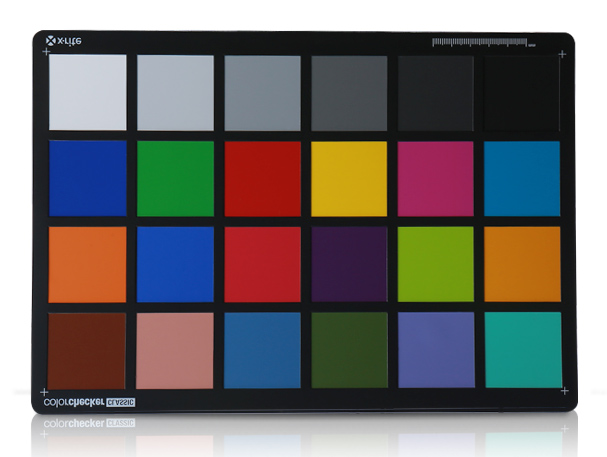

标准24色色卡

24色色卡

        24色彩还原模块使用功能:24色卡测试模块能够完成24色卡中各个块的色彩还原、灰阶、白平衡等测试。支持手动与自动,使用时推荐手动。

24色卡使用步骤:
1.在iseetest软件主界面选择对应按钮,进入功能模块(模块为本软件主界面左侧的第六个)

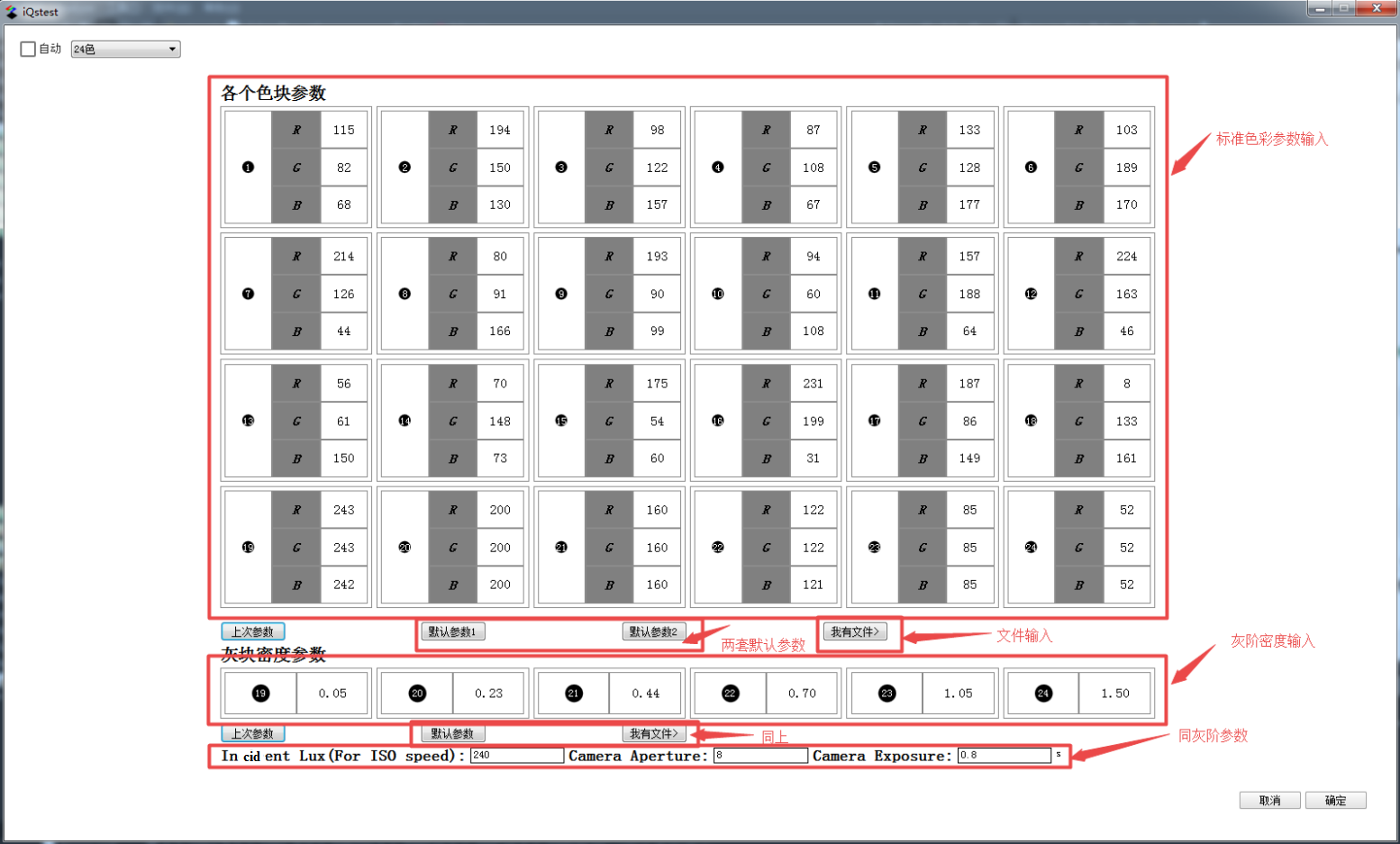

24色彩还原模块参数设置

图3.8.1 参数设置

2.单击确定按钮后,选好图 (‘自动’ 无步骤3)
3.框选 好区域后,进入微调界面,关于微调界面的操作参考灰阶操作说明
4.等待计算结果
3.8.2.结果展示
示例结果如下:

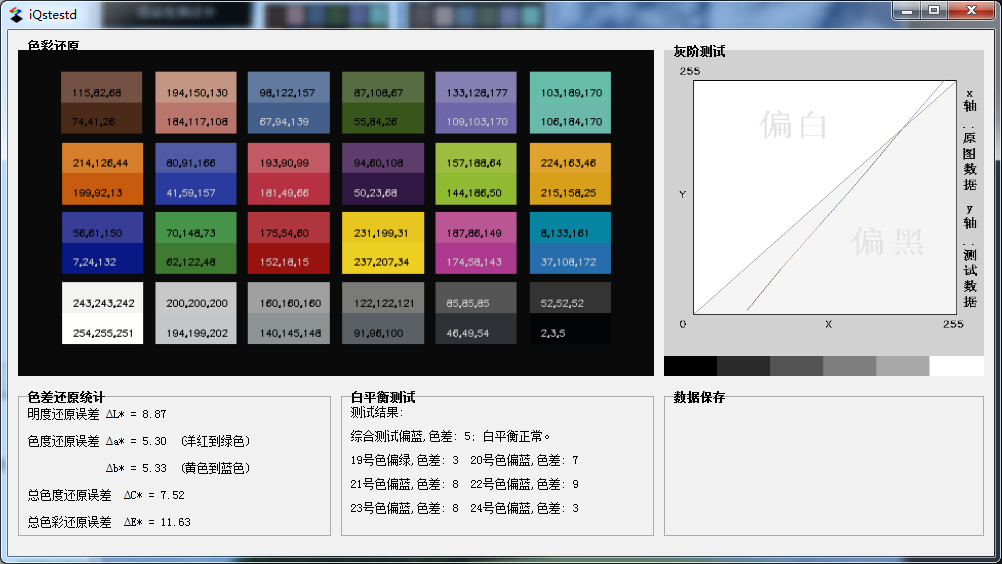

24色分析结果
图3.8.2 ‘自动’分析结果
说明:
1.选图要求:图片不能出现太大、太多的噪声点(降低噪点可以通过降低ISO,通过隔绝外部光线进入)
2.标号说明:从左上到右下,逐行遍历依次是1号 ~ 24号
3.自动分析结果页不推荐

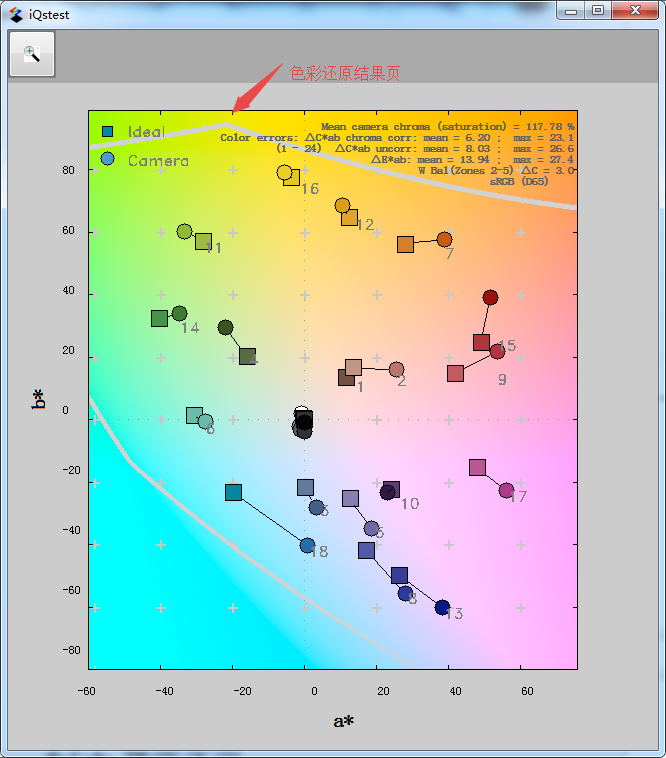

手动分析结果色彩还原

图3.8.3 ‘手动’分析结果 - 色彩还原

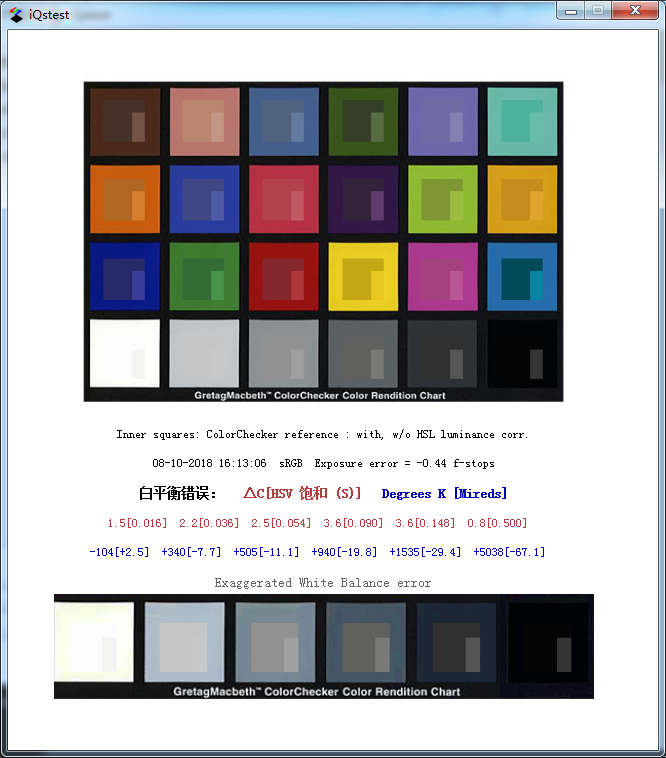

手动分析结果白平衡误差
图3.8.4 ‘手动’分析结果 - 白平衡误差

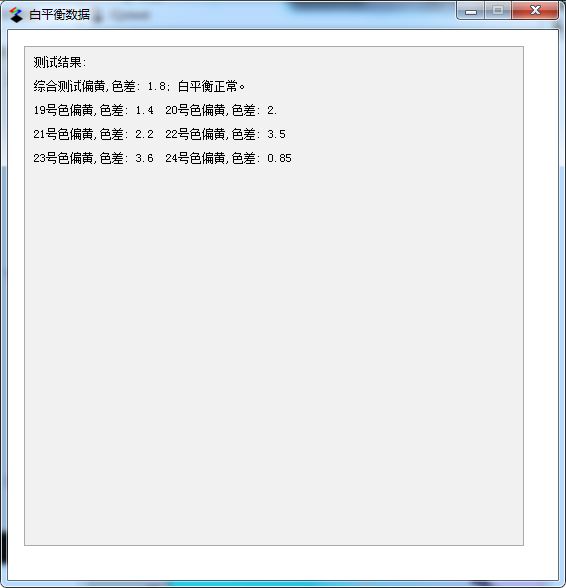

‘手动’分析结果 - 色偏数据

图3.8.5 ‘手动’分析结果 - 色偏数据

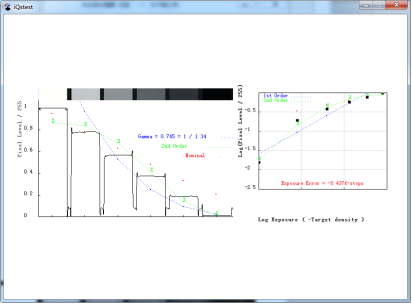

  图3.8.6 ‘手动’分析结果 - 灰度偏差

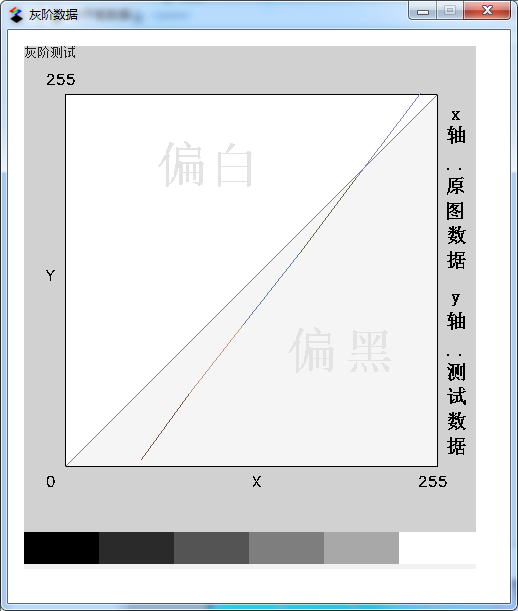

灰阶结果
图3.8.7 ‘手动’分析结果 - 灰阶结果(不完备)

说明:
1.手动模块结果较为完善
2.功能(如:噪声分析)有待开发
3.推荐使用手动模式
4.相关符号说明:
Target density: 密度值
Log Exposure: Exposure的Log10,等于密度值的相反数
Pixel Level:像素点的灰度值
Gamma:对比度,定义为Log (Exposure) - Log(Pixel Level / 255)曲线的斜率平均值
Exposure Error: 曝光偏差 单位:f-stops
1st Order: 1阶
2nd Order: 2阶
Nominal: 与密度有关的理论上的Pixel Level / 255
白平衡错误:白平衡误差 WhiteBalance Error
Exaggerated White Balance Error:夸大的白平衡误差
Degrees K [Mireds]: 色温差别 Mireds = 106 /(Degrees K)
Mean Camera Chroma(saturation):平均相机色度(饱和度)
Color errors:色差
Chroma corr:校正后的色差
Chroma uncorr:没有校正的色差
Mean:平均值
Max:最大值
W Bal: 白平衡误差
Zones 2-5:只考虑最后一行的2-5块
sRGB(D65):色彩空间sRGB (色温6500K)。只支持一种色温6500K,5000K的有待开发
Ideal: 参考
Camera:相机实测
iseetest摄像头分析软件24色卡测试教程就介绍到这里,本站还有软件其他模块的应用教程,有需要可以查看。例如:摄像头测试软件畸变测试模块iseetest摄像头测试分析软件SFRplus模块等等。
