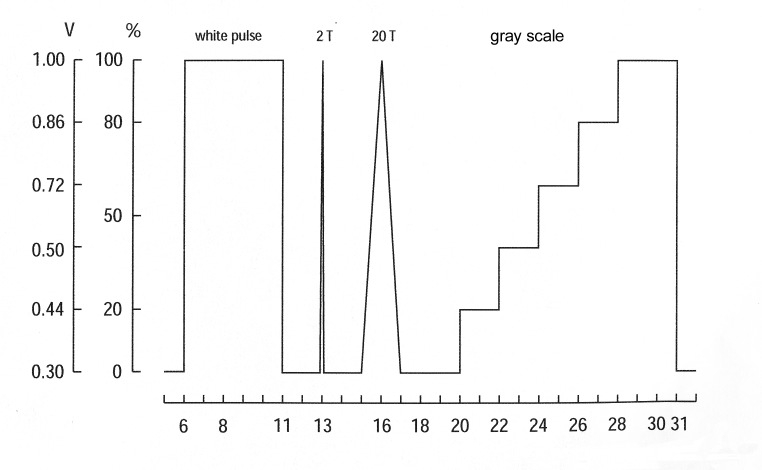

信号分析仪测试卡TE145设计为了测量根据CCIR建议准确设置的569的几个信号参数。它由灰度,颜色渐变,不同尺寸的灰色和黑色条组成。
可以测量不同制造商生产的信号测量分析仪。
1、白色脉冲的幅值
被定义为在白色脉冲的中间和灰度信号之前黑色电平的信号差。
2、白色脉冲的斜率
被定义为在前沿的50%值之后1μs的白色脉冲的信号电平与行进边缘的50%值之前的1μs之间的差。
3、平滑下白色脉冲
被定义为白色脉冲的信号电平之间的差值,在前沿的50%值之后0.4μs和1μs。
4、黑信号的信号整形(Streaking)
定义为在白色后沿的50%电平之后0.4和1μs之间的电平差。
5、基线失真
被定义为在白色后沿的50%值之后0.4μs的白色脉冲电平与在灰度级开始之前4μs的黑色电平之间的差。
6、2T脉冲幅度
定义为2T脉冲的峰值电平和灰度开始之前的4μs的黑色之间的差。
7、2T过冲/次谐波振荡
利用该测量,应该记录可能存在的第一次谐波振荡和在2T脉冲的后沿之后的第一过冲。
8、2T脉冲失真
通过该测量,可以证明,如果相对于零电平的2T脉冲失真适合具有限定宽度的限定公差方案。 2T脉冲失真,其甚至在任何点接触该方案,通过方案的宽度在+/- 800ns来描述。
9、20T彩色副载波(CSC)的大小
定义为20T脉冲的CSC比例的峰峰值。必须记录CSC的振幅与白脉冲振幅的百分比中的白脉冲的振幅的偏差。
10、灰度 - 亮度延迟不等式
定义为20T脉冲的低频率和CSC频率比例之间的延迟时间t。延迟时间亮度 - 色度必须以ns记录。如果20T脉冲的CSC频繁部分的对称轴比20T脉冲的低频部分的对称轴晚出现,则为正。
11、20T互调色度亮度
被定义为20T脉冲的低频部分的振幅与白脉冲的振幅的一半之间的差。
12、亮度非线性
定义为灰度级的最大步长(Lmax)和最小步长(Lmin)的差。亮度非线性必须报告为LNL =(Lmax-Lmin)/ Lmax×100(%)
13、信噪比(S / N比)
定义为特定线(主要是垂直消隐)或其一部分中的白脉冲电平与带宽有限统计噪声的有效值的比率。通常噪声在线22或线22和335中测量。
14、绝对运行时间
定义为20T脉冲的低频或CSC部分需要穿过测量对象的时间。绝对运行时间必须以ns为单位报告。
