通用扫描仪测试图

通用扫描仪测试图

品牌:ESSER爱莎/Sine Image
型号:TE149
尺寸:297 x 210 mm
材料:高清相纸/菲林
类型:反射式/透射式可选
简介说明

通用扫描仪测试图简介

TE149设计用于评估扫描设备的图像质量。 它由五个测试数组和ISO测试图案No. 2组成。 水平和垂直mm测量刻度19-28厘米长,每两个水平和垂直长度标记为120毫米和5“。

通用扫描仪测试图组成

  • 5个具有ISO测试图案no. 2的测试序列
  • 水平,垂直mm测量刻度19, 28厘米长
  • 每两个水平和垂直长度标记为120 mm和5“
ISO测试图案No. 2

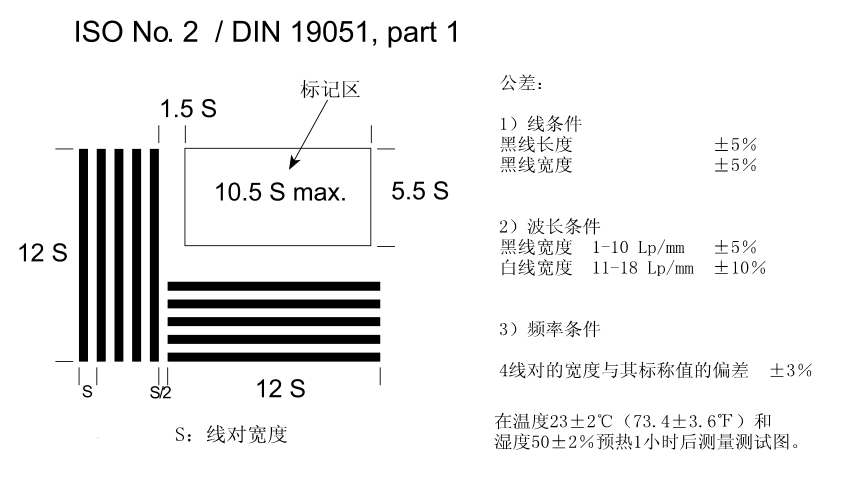

ISO测试图案No. 2由26组2×5线对组成,它们彼此成直角布置。线对具有1.0至18lp / mm的标称值。标称值从一组到另一组增加了系数1.225,即1p / mm值在每6组之后加倍。

测试图满足ISO / DIN 19051中给出的三个条件(见上面的框)*。

测试图案被设计用于评估扫描装置的图像质量。

注意:根据透射伽马,具有宽度S的线对可以等于具有波长λ= S的局部频率。局部频率的测量极限允许确定微图像的分辨率功率的特征值(以lp / mm为单位)。

长度标记为120 mm。 5“用于检查为图像选择的缩小比例。水平和垂直mm刻度用于检查扫描过程的均匀性。

测试图的密度是:

透射式:透明图像区域0.04;黑色图像面积> 3.0

反射式:图片白色0.07,黑色1.6


*在测试图TE149上,ISO测试图案显示以下偏差(在允许的公差范围内):条的长度为11.75 S.标记组“1.25”超过最大宽度10.5 S.
