iQstest软件电视线Tvline模块测试

        电视线TVline是测试镜头分辨率性能的,Tvline电视线的测试也是非常常见的测试,由三恩时开发出的iQstest软件模块TvLine同SFR模块的使用差不多,只是在进行配置页时需要选择“楔形线测试”,然后再进行图像载入以及roi选取,如有需要回顾SFR模块,请浏览其他文章。TvLine的roi选取标准如下:



图3.2.1 tvline ROI选取标准


        因为Tvline电视线的区域会自动选择,而且微调部分也比较少,一般选取roi完成后,软件会自动弹出分析页面:

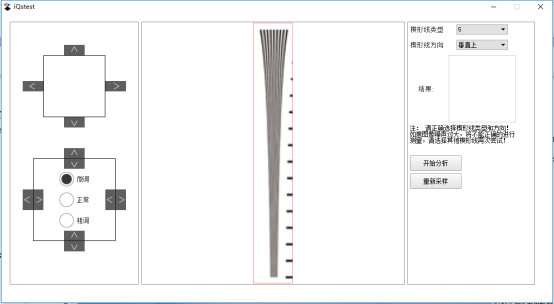

图3.2.2 tvline微调



        从图3.2.2可以看出, 和SFR类似,分成三个板块: 左边为微调控制区、中间为ROI图像展示区、右边为控制区; 当ROI选取不合规定时,可以使用微调功能调整ROI位置和大小,使之符合标准, 再设置“楔形线类型(楔形线条数)”、“楔形线方向(宽部的朝向)”,这里注意要正确选择, 不然会弹出错误框, 点击“开始分析”,即可以得到图像的极限清晰分辨率(单位:LW/PH ):

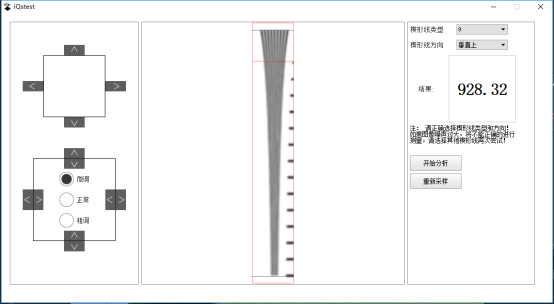

图3.2.3 tvline结果

        在测试镜头的极限分辨率时,我们单靠肉眼很难准确的去看出图像的极限分辨率,虽然软件也有误差,但始终比肉眼要准确。iQstest软件是深圳市三恩时科技有限公司针对图像测试开发的配套软件,而通常ISO12233分辨率测试卡中就包含Tvline线的测试,使用iQstest软件测试电视线Tvline方便快捷,准确度高。使用Tvline电视线分辨率比较简单,后续我们还会介绍iQstest软件其他模块的测试。
