常见摄像头性能测试项目及配套设备

摄像头的质量性能如何,影响到使用摄像头的各类产品销售及其价格,所以如何评测摄像头的性能也成了各个摄像头模组生产厂商最为关心的事情,根据大量客户的反馈以及以往的测试经验,总结了以下摄像头测试项目以及它们所需的相关设备,方便大家对摄像头测试有个了解和参考。

1、摄像头逆投影解析

逆投影解析主要用于检查摄像头的解像能力。如字面意思一样,将投影机把卡上图像投影在暗室中的屏幕上,然后调节被测试的镜头对准屏幕,使显示的图象呈现最清晰的状态,此时利用人眼观察显示图象的清晰程度,从而可以评价镜头的成像质量。虽然肉眼观察准确度不够,但也足以对这款摄像头的性能做出参考,如果被测摄像头众多且数据量较大,整体上来说,这种方法也是较为可靠的。

测试卡投影机成像

需要用到的测试设备:投影机,漫反射白屏,相关夹具用于稳定平台

测试所需环境:光学暗室(最好是专业是图像评测实验室环境,以防止光线反射造成的影响),环境照度底于1lux

2、解像力测试 MTF测试

MTF:检查通过对整个模组MTF的检查来评价镜头的解析能力,同时考察镜头的解析能力的一致性。

要用到的测试设备:MTF测试卡,CCM 测试,测试板,测试治具,电脑,测试软件

测试环境:测试用暗房,卡的表面照度(800+/-50lux)



分辨率测试卡

3、TV-Lines 测试:

通过判读测试卡的图片来评价镜头的分辨率,数据结果为TV-Lines。不同镜头之间可以直接用图片进行拍摄效果的比较。

测试设备:图像测试卡,测试板,电脑,测试灯箱,分析软件

测试环境:测试灯箱,照度800+/-50lux

4、分辨率测试 SFR/TV-Lines

使用专门的分析软件对ISO12233 分辨率测试卡的图片进行分析,读取SFR数据,对LENS解析度进行判断。

分辨率测试卡ISO 12233 2000

测试设备:ISO12233(也可以使用较为流行的ISO12233 2014测试卡进行测试),测试暗房,测试板,电脑以及配套的图像质量分析软件。

测试环境:800+/-50lux

5、色彩还原能力测试

在不同色温/光源条件下拍摄24色卡,比较拍摄图样中的色块数值与标准值的差异,评价摄像头镜头的色彩还原能力。

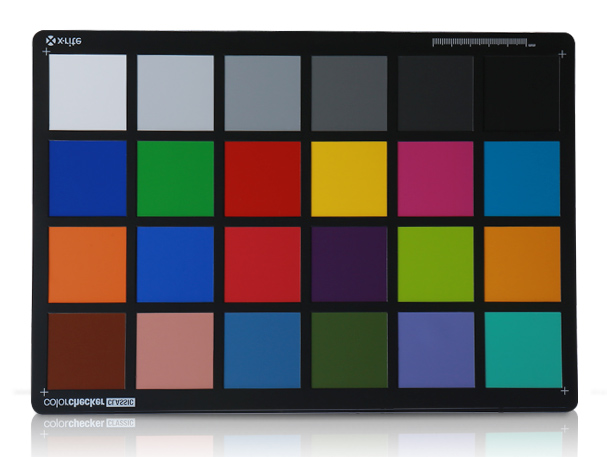

标准24色测试卡

测试设备:TILO比色灯箱,24色卡,测试板,电脑,配套的图像质量分析软件

测试环境:DAYLIGHT, COOL WHITE , TL84/U30

6、灰度分辨能力测试 灰阶 EIA CHART/灰阶卡

在不同光源环境下拍摄灰阶测试卡,判断所得图片,比较镜头对灰阶的分辨能力。

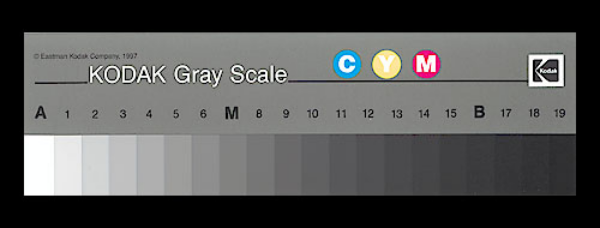

18%灰阶测试卡

测试设备:TILO比色灯箱, Gray Scale chart,测试板,电脑,分析软件

测试环境:DAYLIGHT, COOL WHITE

7、相对照度测试 Shading 18%灰卡

在均匀照明条件下拍摄18%灰卡,分析图片的中心与四周的亮度比,评价镜头的Shanding性能。

测试设备:测试用暗房, 18% 灰阶测试卡,测试板,电脑,摄像头质量分析软件

测试环境:600+/-50lux

8、视场范围测试 FOV ColorChecker CHART/FOV Chart

通过在特定距离上拍摄FOV chart,对图片进行计算判读,从而测得镜头+传感器的视场角

视场测试图

测试设备:测试用暗房,三脚架,FOV chart,电脑

测试环境:600+/-50lux

9、漏光与鬼影测试 Flare 暗室

测试镜头的鬼影和耀斑性能。拍摄按一定规则排列的泛光源,观察所拍得的图片,比较光源的溢出情况。

测试设备:泛光源阵列,光学暗室,测试板,测试治具

测试环境:标准暗室

10、影象畸变测试

拍摄棋盘卡,量测拍得的图片,计算模组的畸变,评价镜头的成像质量。

畸变测试卡(棋盘测试卡)

测试设备:测试暗房,畸变测试卡(棋盘卡) ,测试夹具

测试环境:800+/-50lux

11、室内/室外实际拍摄 清晨/黄昏

在不同室内和室外光源下实际拍摄,评价镜头在常见光源环境下的表现。

测试设备:测试板,移动测试治具、色温计、照度计

测试环境:晴朗早晨,傍晚,室内日光灯,室内白炽灯(标准的图像测试卡实验室可以全程模拟各个时段、各种光源的灯光环境)

常用的摄像头性能测试就是以上11种,其他的测试需要根据摄像头所要安装使用的行业进行其他的项目测试,所以上述测试过程并非是摄像头性能测试的标准测试流程和项目,只是作为一个测试参考。如果有其他的测试需求,我们可以提供相关的摄像头测试方案。
