TVline是什么,怎么检测

       TVline是什么?怎么检测?TVline是电视线,是遵守一定标准条件下由像素点组成的黑色线条与白色线条组合体,TVline又叫分辨率线、光栅线,喇叭形的还可以叫着楔形线。黑色、白色线条组成一个线对,这个线对可以是单个或者多个,它们的组合就称为TVline。TVLine是用来测试摄像头、相机等镜头的分辨率。在ISO12233分辨率测试卡中TVline会有多种不同的形状和方向,这主要是为了能够更好的测试摄像头、相机等镜头的分辨率。以下我们给大家列出了一个较为容易理解的TVline图形,下图中的TVline线的频率越来越大,相对应的线也越来越细:

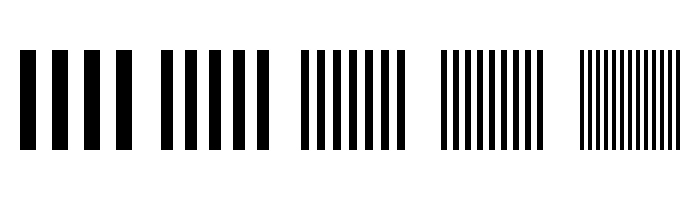

TVline频率变化
(非标准)的五种TVline

       从图中可以看出TVline的线宽不同,例如在图中一个大小固定区域内,最左边的TVline明显黑色和白色的线更加粗,同时线对数量很少;而在最右边的TVline线就很细,同时线对数量很多,这就涉及到与TVline相关的SFR空间频率,是指黑线白线重复的频率。注意:现实中测试用的TVline线都是很标准的,所以不是任意用软件绘制打印出来就可以用的,这也是为什么有标准测试卡的原因之一。假如我们要进行对比两款摄像头或者是相机镜头的分辨率测试,分别采用上图、等距、同环境下进行拍照测试(正规的测试是需要特定条件加程序和相关配套的分析软件,后面会介绍,为便于理解,这里先用假设肉眼便可分辨出来),如果其中一个镜头拍出的照片我们能够清晰的看出从左至右第三个图形,而另一个镜头拍出的照片能够清晰的从左至右的第四个图形,那么我们就认为后面一款的镜头分辨率好于前面一款,这就是ISO12233分辨率测试卡中TVline测试分辨率的简单应用原理,了解这么多基础部分,我们开始正式的测试吧。

ISO 12233-2000分辨率测试卡
ISO 12233-2000分辨率测试卡

       Tvline在很多测试卡中都会包含,在图的ISO12233-2000的中部、四角落都有分布,能够用来测量相机各个区域的分辨率。如果你购买了分辨率测试卡,并且在实验室环境中用需要测试的镜头拍摄好了图片,那么我们可以进行下一步了。

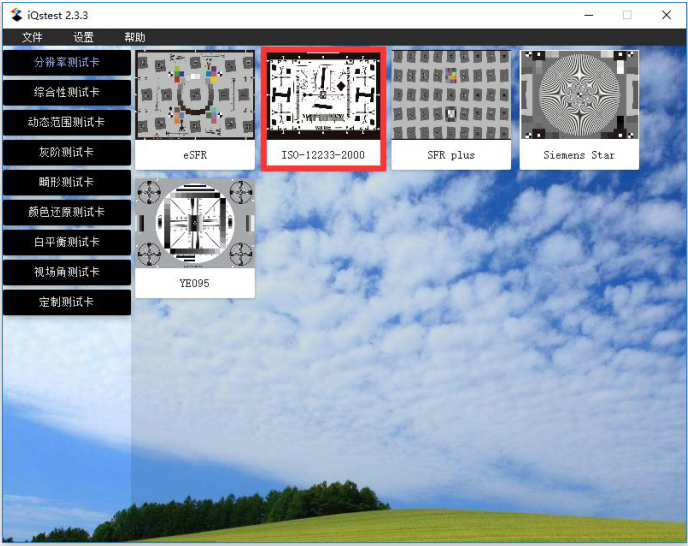

iQstest图像质量分析软件界面
iQstest图像质量分析软件界面

         在软件主界面“分辨率测 试卡”下能够找到 12233-2000的测试卡缩略图;点击缩略图后会弹出配置,在这里能够选择做什么测试,并填写测试的配置信息(如下图);本站首页可以下载这款iQstest图像质量分析软件,安装也很简单,几乎适用于任何电脑。


TVline参数配置
参数配置

         软件配置完成后,点 击“确定”,将能导入需要测试的图像(就是测试之前我们在实验室环境下,用需要测试的摄像头拍摄TVline的图片),利用鼠标拖动选择ROI,将弹出下边的窗口, 能对ROI进行微调;

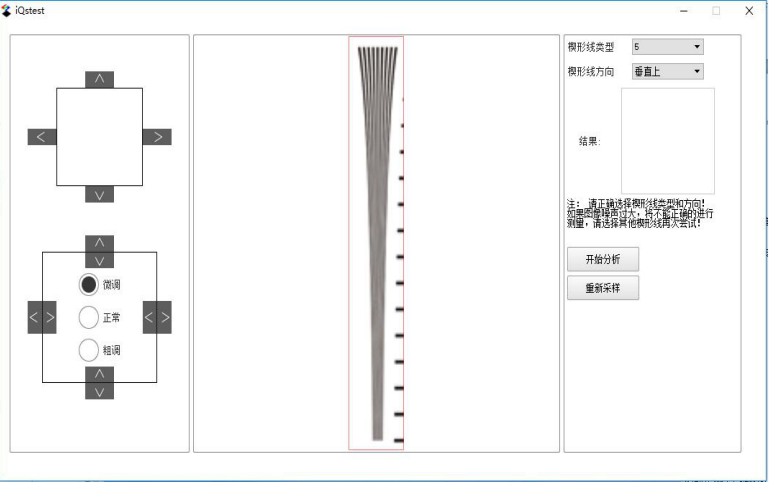

图像质量分析软件微调界面
软件微调界面

         这里需要正确设置楔形线的类型 (5或者9, 即楔形线的条数)、 楔形线的方向(以大头朝向为标准); 通过左边的微调按钮能够对ROI 进行微调; 点击“开始分析”, 软件将自动调用模块进行分析,并显示结果,分辨率的单位为LW/PH; 点击“重新采样”,能够重新选择新的区域进行分析;

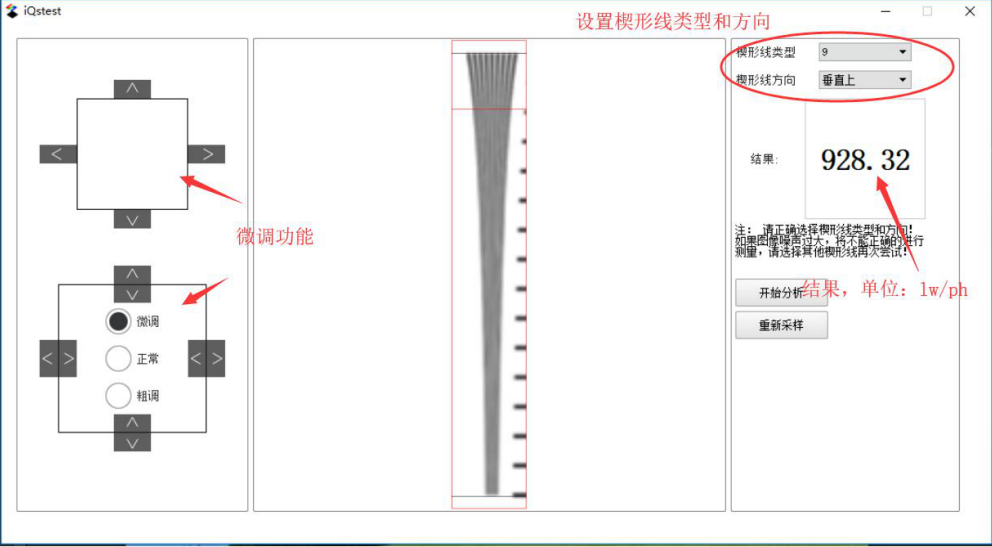

TVline测试的最终结果
TVline测试的最终结果

       从上图中我们就可以直接看出TVline测试的最终结果928.32,可以了解这款镜头大概的分辨率情况了,之所以这么说,是因为软件在测试的时候,测出的分辨率从经验上来说要比摄像头标注的分辨率要低一些。通过上述的讲解和测试过程,我们了解了TVline是什么,用来做什么以及其具体怎么检测摄像头分辨率测试的方法了。
