ISO12233:2000分辨率测试卡已经淘汰了么?

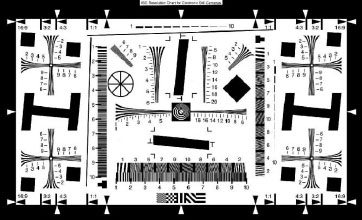

目前国际上用于相机图像分辨率的测试,依据的标准是ISO 12233。很多厂家,无论是国内还是国外的,为了能够拥有一套紧跟国际标准的图像质量检测系统,来保证和提高自己的摄像机成像质量,往往需要紧跟“时代的步伐”。这可不是强迫症,要知道,目前摄像机种类繁多,运用范围极广,各厂家不可能创造自己的标准并按照自己的套路来适应庞大的市场。ISO标准目前是摄像机市场上公认的通用标准。谈到ISO 12233分辨率测试卡,你可能会把这张标准的测试卡亮出来:

当你自豪地把它掏出来的时候,你可能没料到,这张看似标准的ISO 12233分辨率测试卡将不再作为分辨率测试的标准卡,它早已不适应当今的分辨率测试,现在我们去ISO网站搜索,甚至已经搜索不到ISO 12233:2000,取而代之的,是ISO 12233:2014。是的,严格来说它叫做ISO 12233:2000分辨率测试卡,一张保持十多年标准的的测试卡,不得不让我们敬仰它的坚挺。但是现实是,ISO早已出台新的标准,淘汰了十几年前的“落伍”标准,而更新成了ISO 12233:2014:

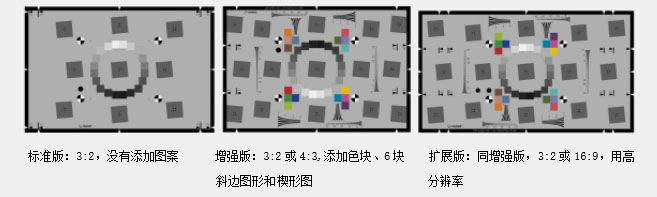

一副“高富帅”的气息扑面而来有木有。这就是美国图像质量检测公司imatest联合ISO国际标准,制定的ISO 12233:2014Edge SFR (eSFR)测试卡。而eSFR又根据不同的需求分为标准版、增强版、扩展版。如图所示:

    下面我们来比对一下ISO 12233:2014相对于2000的优势在哪里:
  1. 新的eSFR减少了相当多的浪费区域,尤其是增强版和扩展版。而旧版测试卡有90%的区域对于计算机软件分析没有起到任何价值。
  2. 可以对增强版和扩展版的图像分析出一个MTF明细表,而这在旧版很难达到,因为斜边太少,而且位置的设计并不合理,例如图像中间的一些位置MTF值缺乏足够的图案来进行分析。
  3. 自动筛选探测区域,基于你选择的区域参数,使得eSFR测试卡能够完美自动检测。而这些在旧版图卡并不能做到,因为旧图卡的拍摄图像只要有稍微移动,就要重新手动选择测试的区域。
  4. 4:1的对比度,相对于旧版的超过40:1的对比度,有更高的精度和一致性,并且对于过度曝光和曝光不足,不正确的伽马估量,软件过度锐化等,有更好的抗性。
  5. eSFR ISO可以测量更多的图像质量因素,包括横向色差,形变,伽马值,色调响应和色彩还原等,而旧版测试卡不包含可测量伽马值,颜色,灰阶等的信息。

Imatest eSFR ISO 测试图,自动计算几个关键图像质量因素,包括锐度、横向色差、阶调反应、色彩还原及噪点。与低反差Edge SFR规格完全相容,新的标准为ISO 12233:2014。之前使用的2000版高反差测试图容易引起出界或度量误差,也缺少渐进组别,评定系统的阶调反应,并且只有少量功能适用于自动分析。

Imatest eSFR ISO测试图的设计,基于ISO 122233:2014定义的低反差edge SFR规格。图卡中有九个倾斜的矩形,反差比例为4:1,应用OECF渐进组别,斜矩形的边可用于度量空间频率反应及横向色差。矩形全部由对焦功能,适用于手动或自动对焦。20级灰阶OECF图案环绕图表中心,用以测量影响系统的阶调反应、伽马、白平衡、及噪点特征。测量板块放射性平均排列减低光线下降的度量误差。包括浓度、场景参照原始像素噪点,以及ISO 15739视觉噪点,信噪比,动态范围。

Imatest额外提供两个eSFR ISO 图表版本,符合标准之余善用多余空间,优化及延伸测试图,有额外六个倾斜的矩形。四个对准标志用于自动侦测Imatest eSFR ISO模组功能。十六个色块代表现实场景的色彩。根据该ISO标准的另一部分,添加了四对双曲线楔形测试极限解像度及云纹,优化eSFR ISO测试图比例为3:2。延伸eSFR ISO 测试图则为16:9,支持视角更宽广的影像系统

好吧,分析了这么多,eSFR ISO测试卡的优势实在太多了,尤其是结合功能强大的imatest分析软件,其简单的操作,完美的自动测试功能和得出的精密参数,最关键的是它领先于其他测试软件和测试卡的更新度,已成为图像质量测试的权威和标准。
